Электрические силы при перемещении электрона из одной точки поля в другую совершают работу, равную $2,4\cdot 10^{–15}$ Дж. Чему равно электрическое напряжение между этими точками?

Ответ: _________________кВ

Имеется три резистора, изготовленных из различных материалов и имеющих различные размеры (см. рисунок).

Какой из резисторов (1-3) имеет наименьшее электрическое сопротивление при комнатной температуре?

В справочнике физических свойств различных материалов представлена следующая таблица.

Используя данные таблицы, выберите из предложенного перечня два верных утверждения. Укажите их номера.

1. При равных размерах самым лёгким окажется проводник из серебра.

2. При равных размерах самое маленькое электрическое сопротивление имеет проводник из серебра.

3. Проводники из латуни и нихрома одинакового размера имеют одинаковую массу, но разные электрические сопротивления.

4. Чтобы при равной длине проводник из железа имел одинаковое электрическое сопротивление с проводником из никелина, он должен иметь в $4$ раза большую площадь поперечного сечения.

5. При равной площади поперечного сечения проводник из константана длиной $5$ м имеет такое же электрическое сопротивление, как и проводник из никелина длиной $4$ м.

Результаты измерения силы тока в резисторе при разных напряжениях на его клеммах показаны в таблице

При условии прямой пропорциональной зависимости между силой тока и напряжением чему равна сила тока при напряжении $3,5$ В? Ответ дайте в амперах.

Во сколько раз увеличится сила тока, протекающего через реостат, если увеличить в 2 раза напряжение на его концах, а его сопротивление уменьшить в 2 раза?

Ответ: в___________ раз (-а)

В таблице представлены результаты исследования зависимости силы тока от напряжения на концах резистора. Какое значение напряжения должно стоять в пустой клетке? Ответ дайте в вольтах.

На рисунке изображён график зависимости силы тока $I$ в проводнике от напряжения $U$ на его концах. Чему равно сопротивление проводника? Ответ дайте в омах.

На рисунке представлены графики зависимости силы тока $I$ в проводнике от напряжения $U$ на его концах для четырёх проводников.

Чему равно электрическое сопротивление проводника Г? Ответ дайте в омах.

На рисунке приведён график зависимости напряжения на концах железного провода площадью поперечного сечения $0,05$ мм$^2$ от силы тока в нём. Чему равна длина провода? Ответ дайте в метрах.

На рисунке приведена столбчатая диаграмма. На ней представлены значения силы тока в двух проводниках (1) и (2) одинакового сопротивления. Найдите отношение напряжений на концах проводников $\frac{U_2}{U_1}$.

На рисунке приведены графики зависимости силы тока в медных проволоках одинаковой длины от напряжения на их концах.

Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера.

1. Площадь поперечного сечения проволоки А больше площади поперечного сечения проволоки Б.

2. Площадь поперечного сечения проволоки Б больше площади поперечного сечения проволоки А.

3. Сопротивление проволоки А равно $6,5$ Ом.

4. Сопротивление проволоки Б равно $52$ Ом.

5. Удельное сопротивление проволоки А больше удельного сопротивления проволоки Б.

На рисунке изображена электрическая цепь, состоящая из источника тока, резистора 1 и реостата 2. Как изменяются при передвижении ползунка реостата влево его сопротивление и сила тока в цепи?

Для каждой величины определите соответствующий характер изменения:

1. увеличивается

2. уменьшается

3. не изменяется

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Металлическую пластинку со сторонами $a×2a×3a$  подключают к источнику постоянного напряжения так, как показано на рисунке 1.

Считая, что ток равномерно распределён по сечению пластинки, определите, как изменятся электрическое сопротивление пластинки и сила протекающего через неё тока при подключении этой пластинки к тому же источнику напряжения так, как показано на рисунке 2.

Для каждой величины определите соответствующий характер изменения:

1. увеличивается

2. уменьшается

3. не изменяется

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

При пропускании электрического тока через проводку, намотанную на железный болт, к болту притягиваются гвозди (см. рисунок).

Как меняется общее сопротивление электрической цепи и подъемная сила получившегося электромагнита при перемещении ползунка реостата вправо?

Установите соответствие между физическими величинами и их возможными изменениями.

Для каждой величины определите соответствующий характер изменения:

1. увеличивается

2. уменьшается

3. не изменяется

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Чему равно общее сопротивление участка цепи, изображённого на рисунке, если $R_1 = R_2 = 2$ Ом, $R_3 = R_4 = 6$ Ом? Ответ дайте в омах.

Определите общее сопротивление участка электрической цепи между точками А и В (см. рисунок), если известно, что $R_1 = R_2 = 6$ Ом; $R_3 = 3$ Ом; $R_4 = 5$ Ом. Ответ дайте в омах.

Чему равна сила тока, протекающего через проводник 2, если амперметр $А_1$ показывает значение силы тока $6$ А, а амперметр $А_2$ – значение силы тока $10$ А?

Ответ: ________________А

Три проводника соединены, как показано на рисунке. Сопротивления проводников: $R_1 = 6$ Ом, $R_2 = 8$ Ом, $R_3 = 8$ Ом. Какое напряжение показывает вольтметр, если напряжение на параллельно соединенных проводниках $R_2$ и $R_3$ равно $24$ В? Ответ дайте в вольтах.

Три проводника соединены, как показано на рисунке. Сопротивления проводников: $R_1 = 6$ Ом, $R_2 = 8$ Ом, $R_3 = 8$ Ом. Каково напряжение на проводнике $R_1$, если амперметр показывает силу тока $4$ А? Ответ дайте в вольтах.

В сеть с напряжением $120$ В последовательно с лампой включён реостат. Напряжение на лампе $45$ В. Каково сопротивление реостата, если сила тока в цепи равна $12$ А? Ответ дайте в омах.

В электрической цепи (см. рисунок) амперметр $А_1$ показывает силу тока $1,5$ А, амперметр $А_2$ – силу тока $0,5$ А.

Чему равна сила тока, протекающего через лампу? Ответ дайте в амперах.

Какую силу тока показывает амперметр? Ответ дайте в амперах.

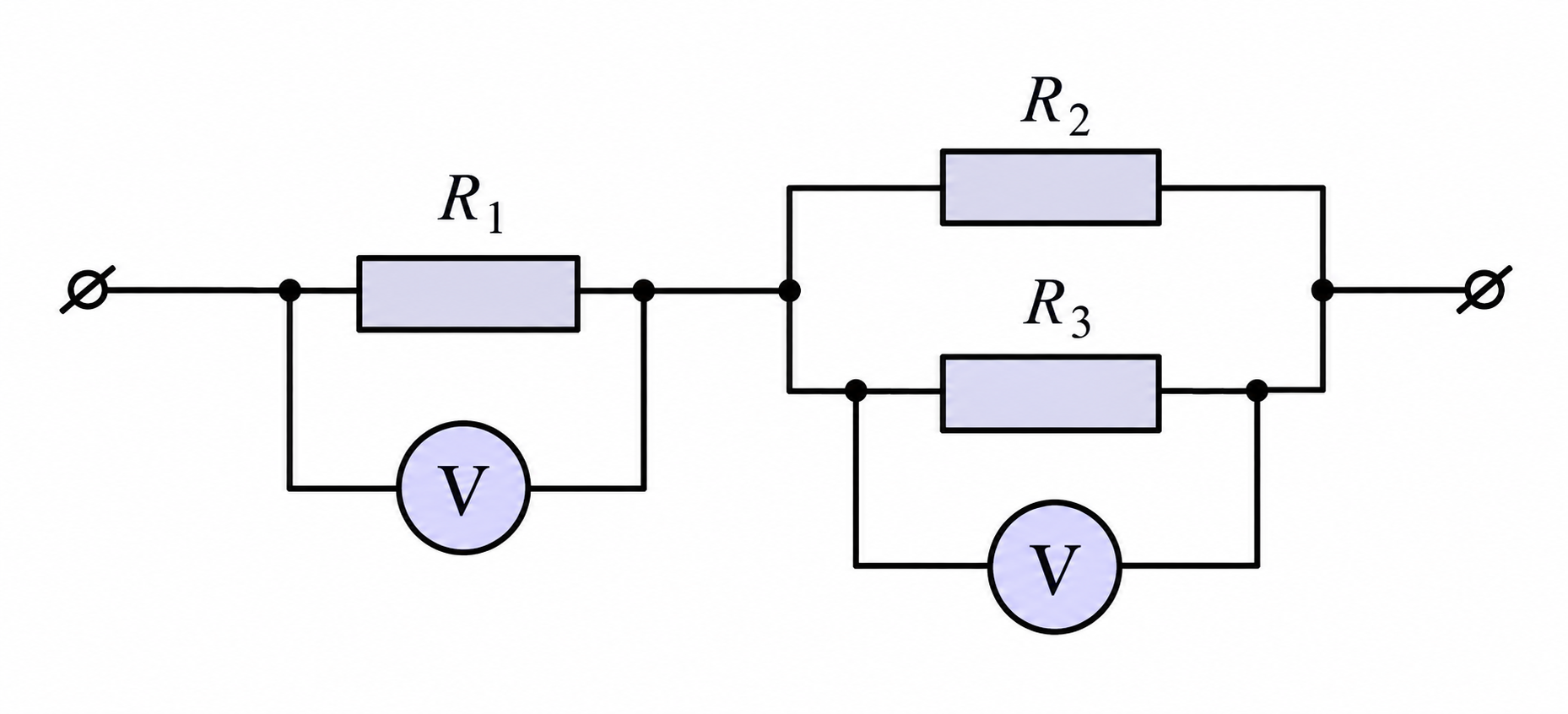

Три проводника соединены, как показано на рисунке. Сопротивления проводников: $R_1 = 6$ Ом, $R_2 = 8$ Ом, $R_3 = 8$ Ом. Какое напряжение показывает вольтметр на параллельно соединённых проводниках $R_2$ и $R_3$, если напряжение на проводнике $R_1$ равно $24$ В? Ответ дайте в вольтах.

На рисунке представлена электрическая схема. Сопротивления резисторов: $R_1 = 3$ Ом; $R_2 = 6$ Ом. Идеальный амперметр показывает силу тока, равную $0,5$ А.

Чему равно показание второго вольтметра? Ответ дайте в вольтах.

Комната освещается люстрой, имеющей пять электрических ламп. Как изменятся общее сопротивление и общая сила тока в электрической цепи, если три лампы в люстре отключить?

Для каждой величины определите соответствующий характер изменения:

1. увеличивается

2. уменьшается

3. не изменяется

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
