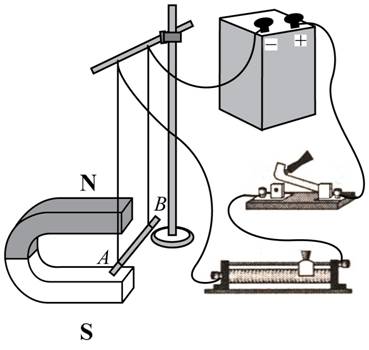

Электрическая схема содержит источник тока, проводник АВ, ключ и реостат. Проводник АВ помещён между полюсами постоянного магнита (см. рисунок). Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера. Магнитные линии поля постоянного магнита в области расположения проводника АВ направлены вертикально вверх. Электрический ток, протекающий в проводнике АВ, создаёт однородное магнитное поле. При замкнутом ключе электрический ток в проводнике имеет направление от точки А к точке В. При замкнутом ключе проводник будет выталкиваться из области магнита вправо. При перемещении ползунка реостата вправо сила Ампера, действующая на проводник АВ, уменьшится.

Решение: 1. Неверно Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S), поэтому в области расположения проводника АВ вектор магнитной индукции направлен вниз 2. Неверно Электрический ток, протекающий в проводнике АВ создает неоднородное магнитное поле т.к. магнитные линии направлены по кругу вокруг проводника, т.е. линии не прямолинейные 3. Верно Ток течет от плюса к минусу, поэтому при замкнутом ключе электрический ток в проводнике действительно имеет направление от точки А к точке В 4. Неверно На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен от наблюдателя), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен вниз), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена влево и проводник, наоборот, будет притягиваться в область магнита влево 5. Верно При смещении ползунка реостата вправо длина, по которой течет ток, увеличивается, и по формуле \(\uparrow R=\frac{\rho l\uparrow}{S}\) Сопротивление также будет увеличиваться. А по закону Ома: \(\downarrow I=\frac{U}{R\uparrow}\) При увеличении сопротивления сила тока в цепи, а значит, и в проводнике АВ, будет уменьшаться, тогда сила Ампера, действующая на проводник, уменьшится

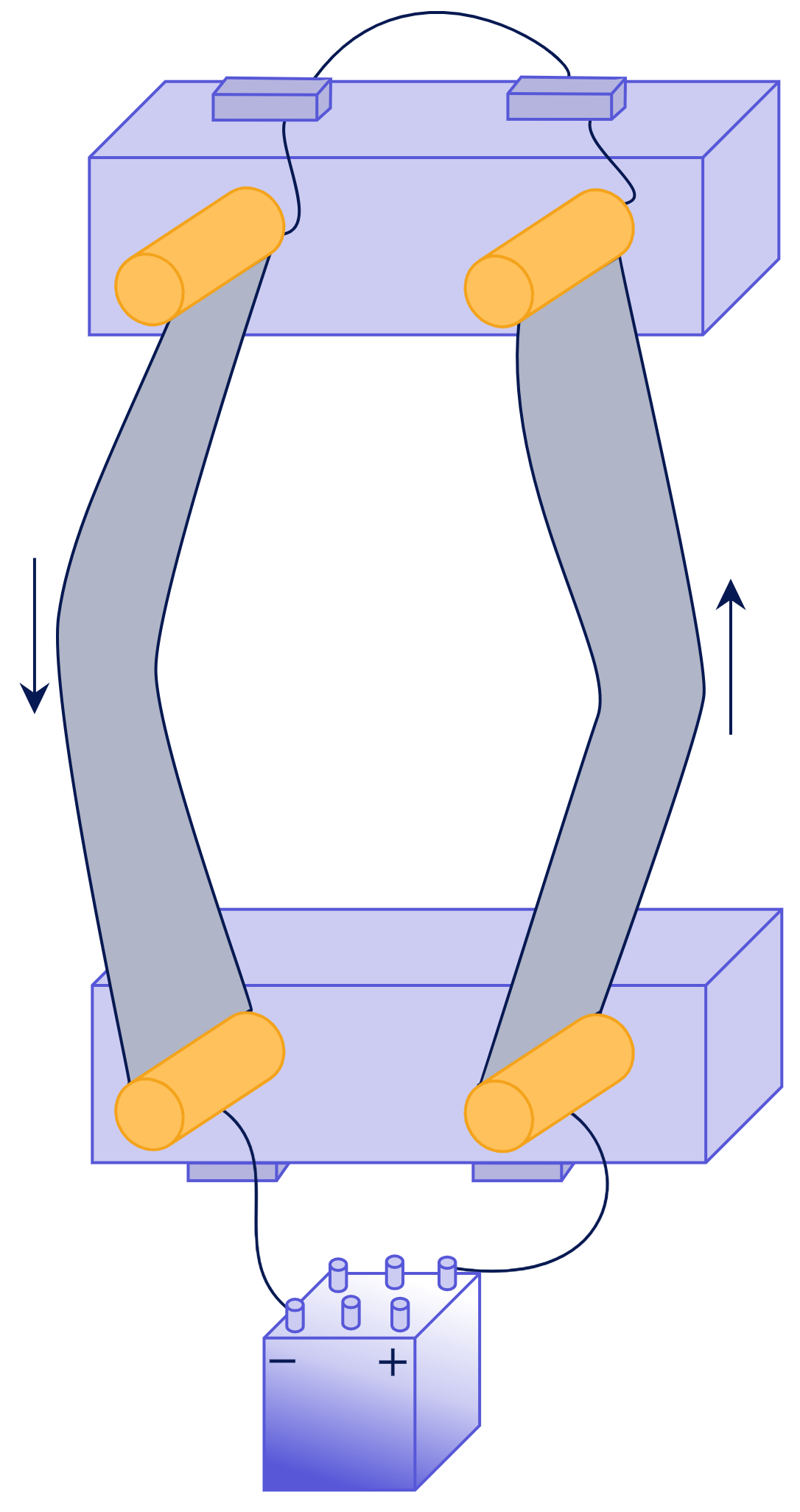

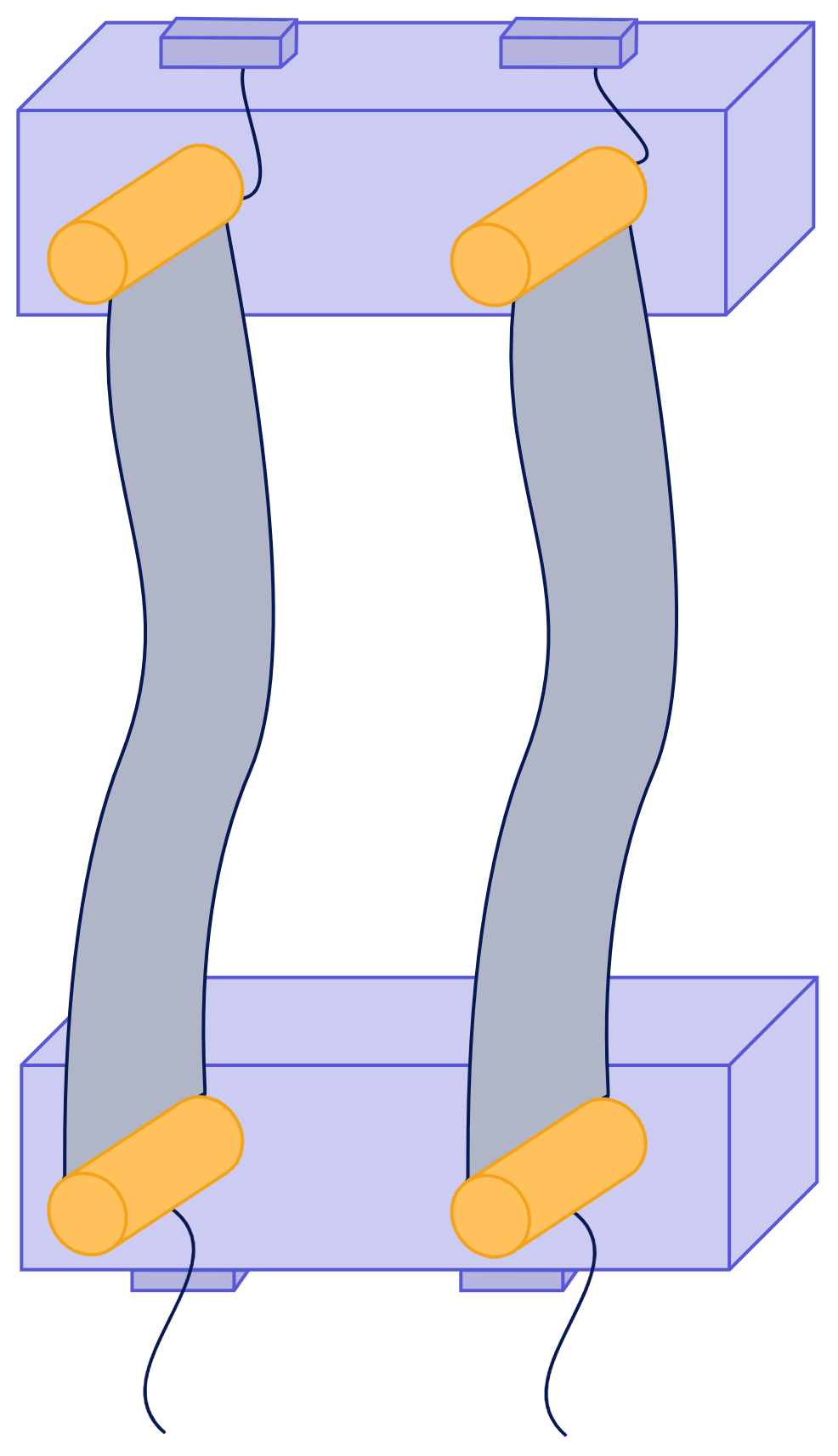

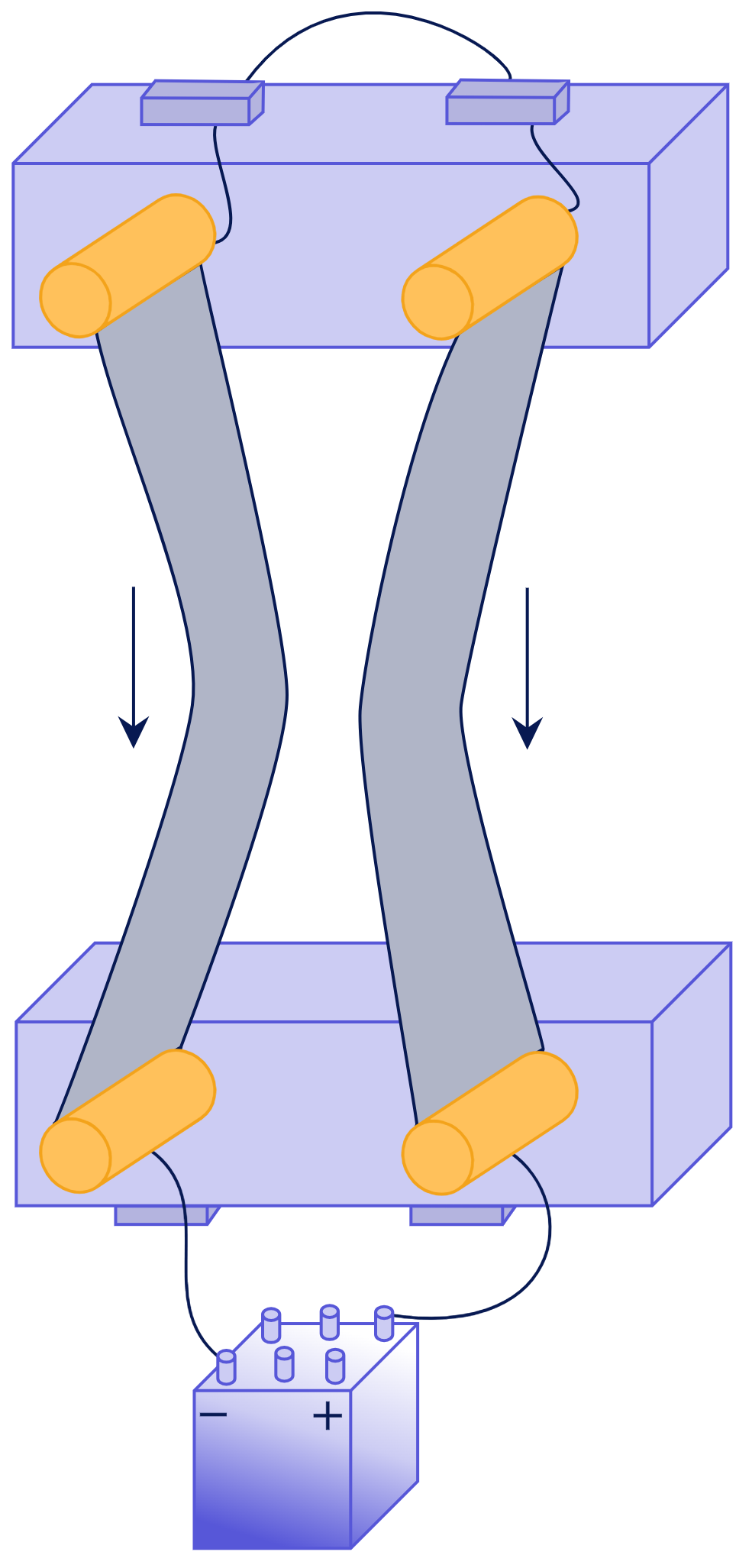

Два параллельно расположенных проводника подключили последовательно к источнику тока. На каком рисунке верно изображены направление электрического тока и взаимодействие проводников? 1 | 2 3 | 4 Ответ: ____________.

Решение: Проводники подключены последовательно, то в одном из них ток течет вверх, а во втором - вниз. Т.к. токи в проводниках потивонаправлены, то проводники будут отталкиваться. Тогда нам подходит только рисунок 1

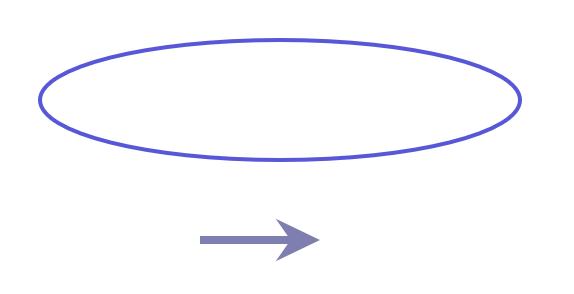

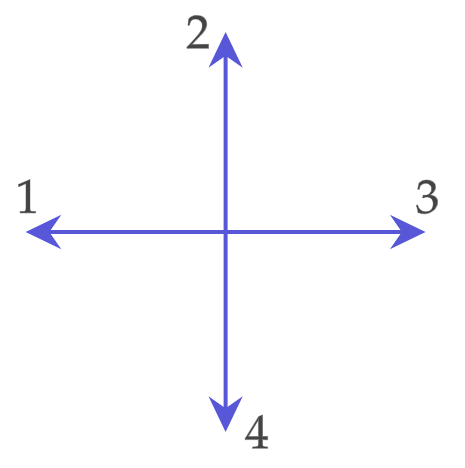

Сделанное из проводника кольцо расположили в горизонтальной плоскости и пустили по нему электрический ток. В ближней к нам части кольца ток течет в направлении, показанном на рисунке. Какому из векторов (1-4) сонаправлен вектор магнитной индукции, создаваемый током, в центре кольца? Ответ: ____________.

Решение: Определим направление вектора магнитной индукции по правилу правой руки. Мысленно обхватим проводник и направим кончики четырех пальцев по направлению тока, тогда отогнутый большой палец покажет направление вектора магнитной индукции, он будет направлен вертикально вверх (выбираем вектор 2)

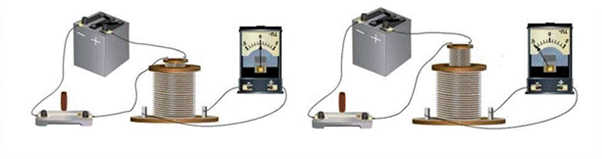

Катушку большого диаметра присоединили к амперметру, а катушку меньшего диаметра подключили к источнику тока и вставили внутрь большой катушки. При движении малой катушки вверх в большой катушке возник электрический ток (см. рисунок). Какое явление демонстрирует данный опыт? резонанс электризация тел взаимодействие зарядов электромагнитная индукция

Решение: Малая катушка, подключенная к источнику тока, создает магнитное поле, линии магнитной индукции которого пронзают через большую катушку. Когда малую катушку достают из большой, меньшее количество линий магнитной индукции пронзает большую катушку, и поэтому большая катушка начинает сопротивляться уменьшению магнитного потока и создает свое магнитное поле, линии магнитной индукции которого сонаправлены с линиями магнитной индукции меньшей катушки

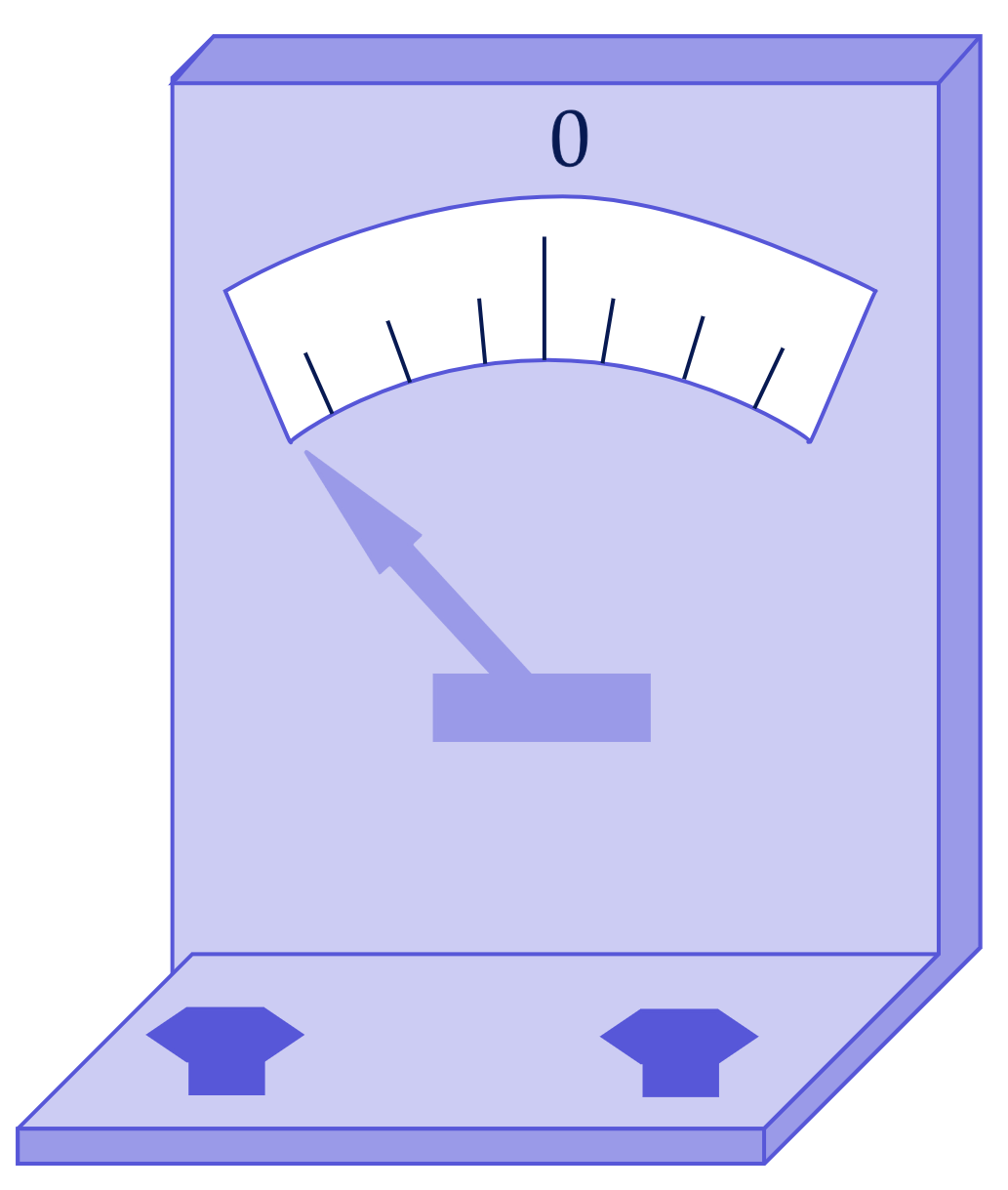

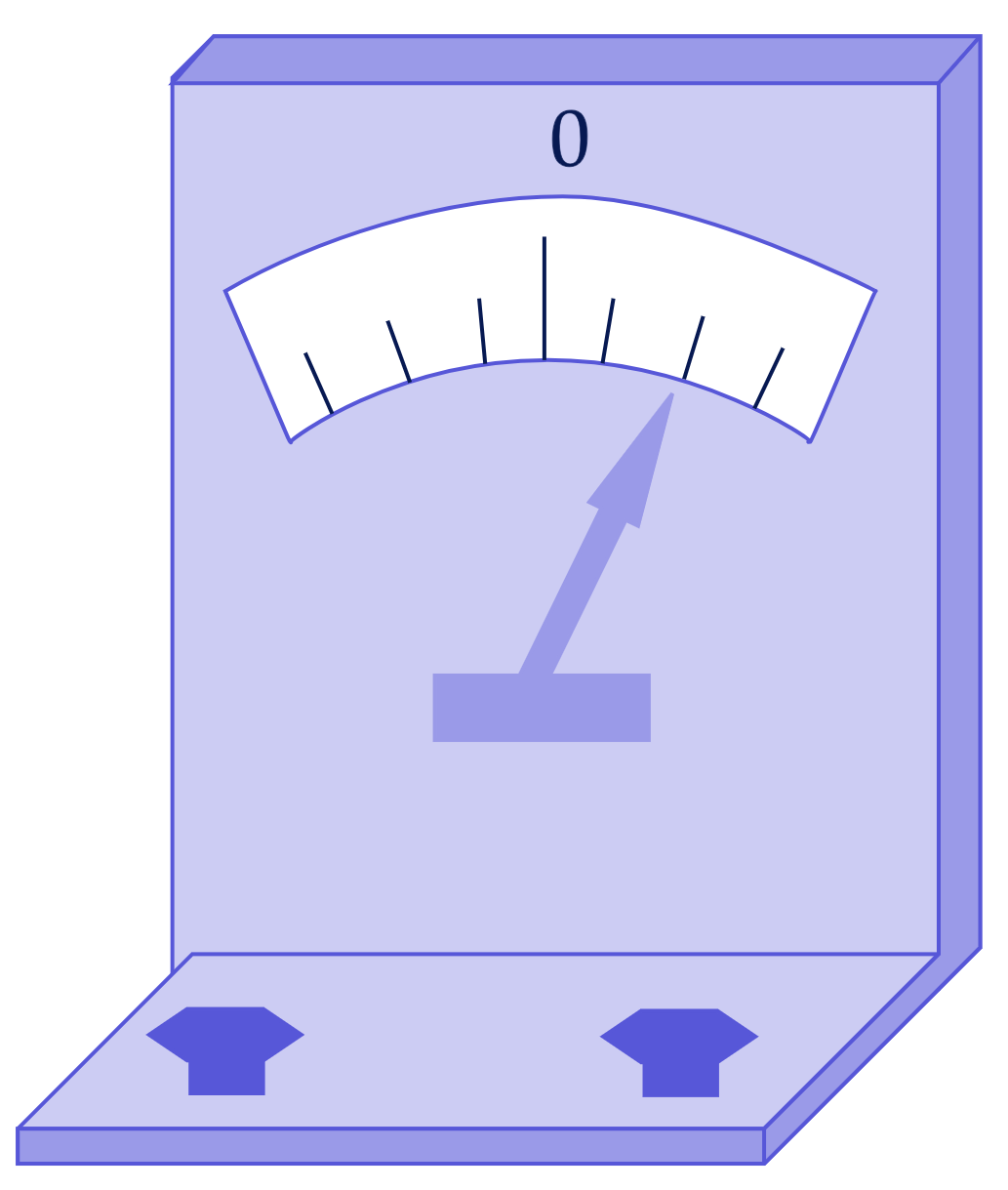

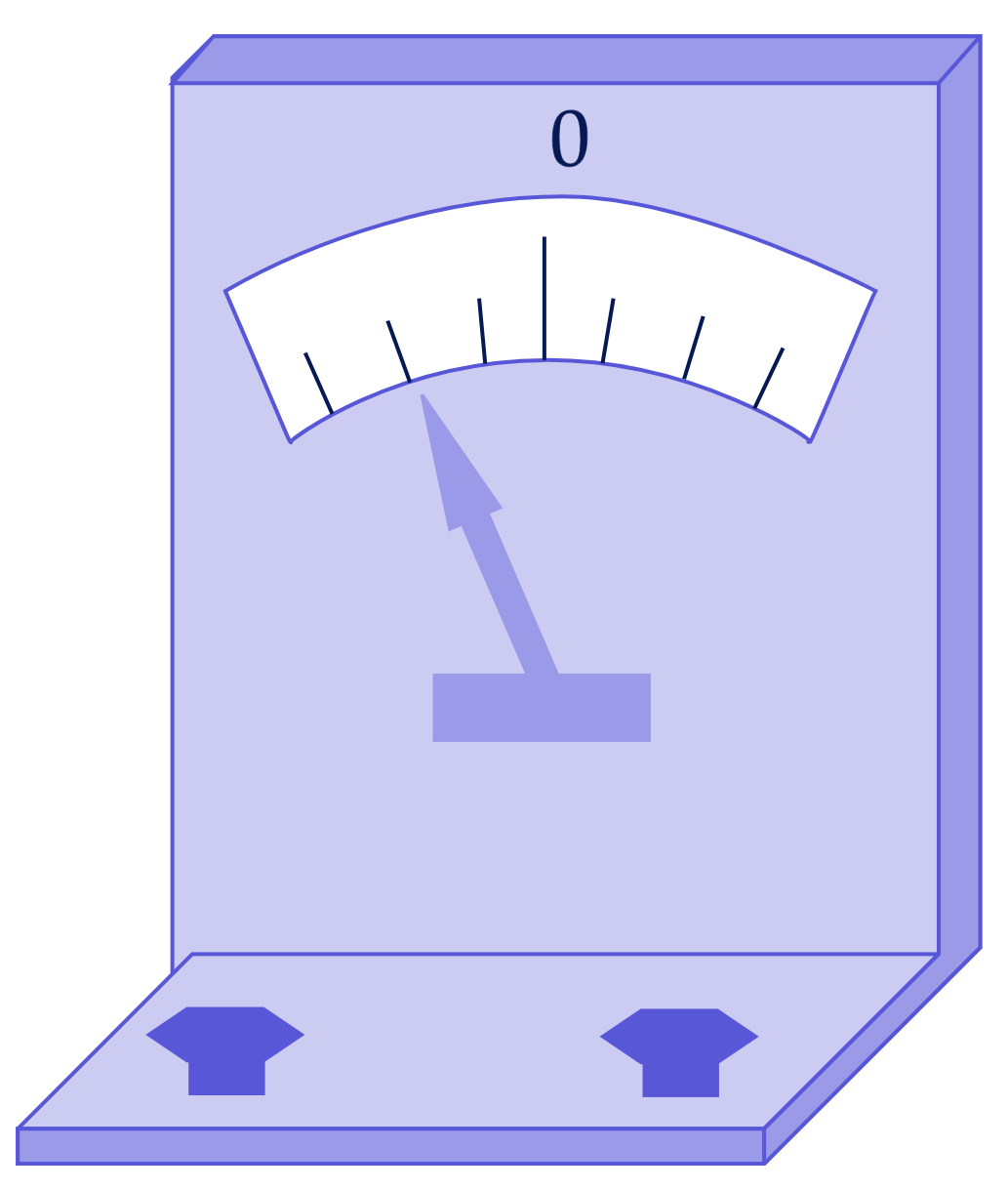

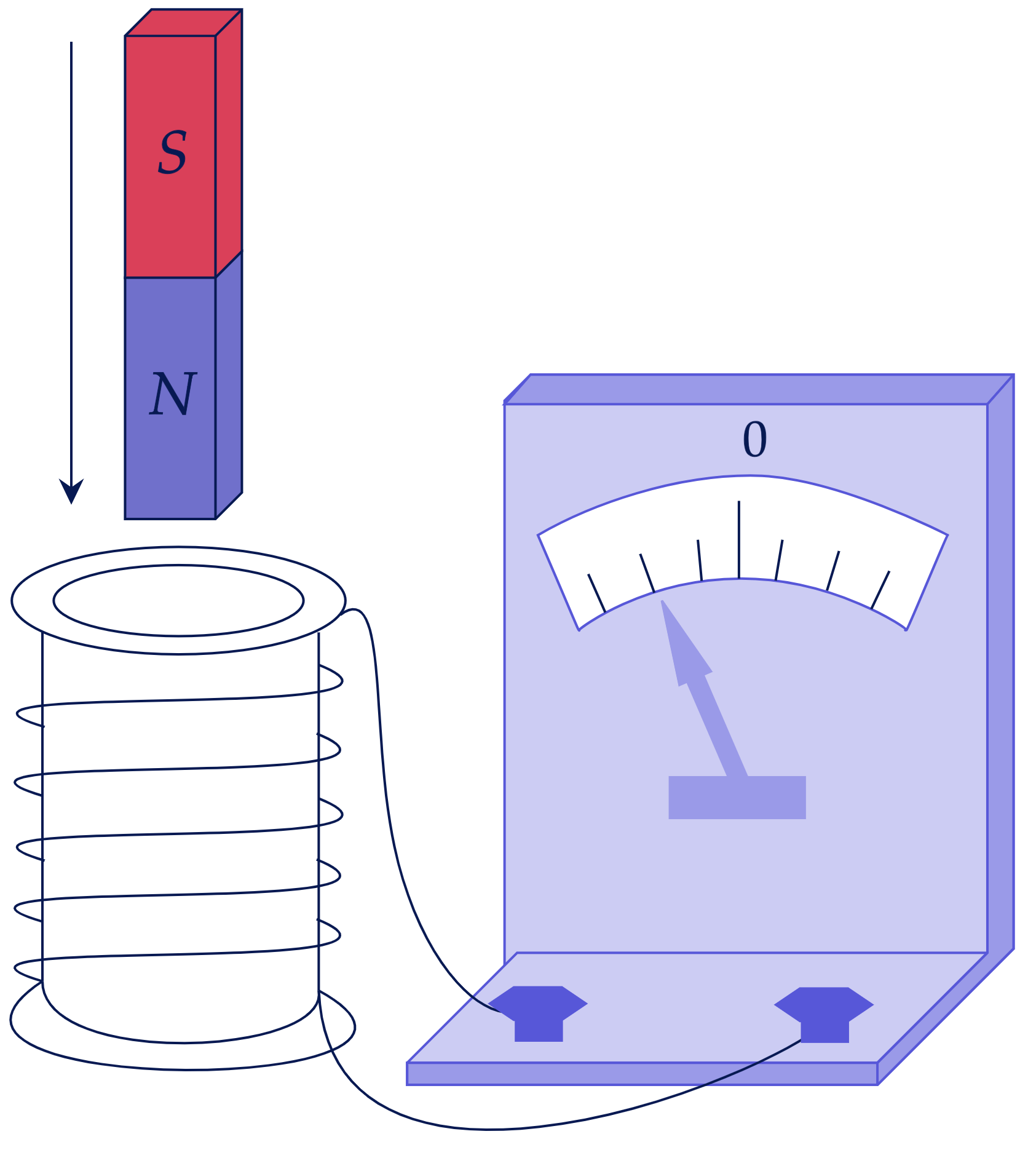

Постоянный магнит северным полюсом вносят в катушку, замкнутую на гальванометр (см. рисунок). Если вносить магнит в катушку южным полюсом с той же скоростью, то показания гальванометра будут примерно соответствовать рисунку 1 | 2 3 | 4 Ответ: ____________.

Решение: Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S), значит, вблизи катушки линии магнитной индукции магнита направлены вниз. Магнит подносят к катушке, поэтому она сопротивляется увеличению магнитного потока и создает магнитной поле, линии магнитной индукции которого направлены вверх. А если вносить магнит южным полюсом, то катушка будет создавать магнитное поле, линии магнитной индукции которого будут, наоборот, направлены вниз. Значит, ток в катушке потечет в другую сторону (его направление определяется правилом правой руки), а скорость магнита примерно такая же, значит, изменилось только направление тока, нам подходит рисунок 2
