На рисунке изображён проводник с током, помещённый в магнитное поле. Стрелка указывает направление тока в проводнике. Вектор магнитной индукции направлен перпендикулярно плоскости рисунка от нас. Какому из векторов (1-4) сонаправлена сила, действующая на проводник с током? Ответ: ____________.

Решение: На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен вниз), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен от наблюдателя), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена вправо (выбираем вектор 3)

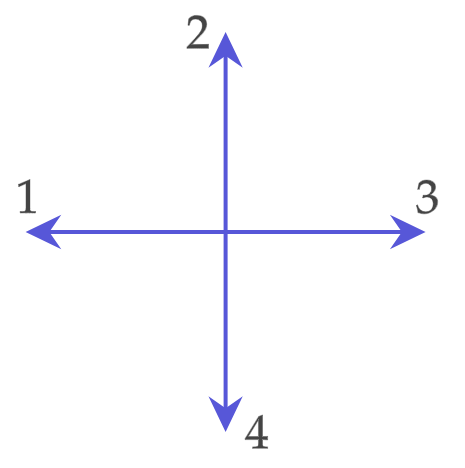

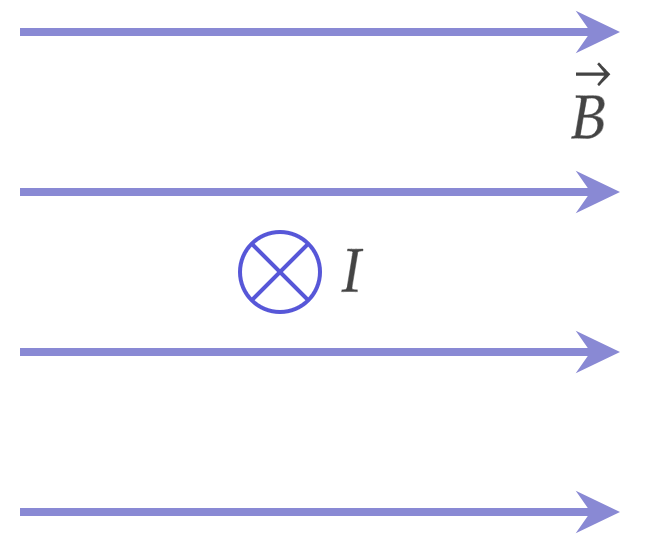

Какому из векторов (1-4) сонаправлена сила, действующая в однородном магнитном поле на проводник с током, расположенный перпендикулярно плоскости чертежа? Ответ: ____________.

Решение: На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен от наблюдателя), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен вправо), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена вниз (выбираем вектор 4)

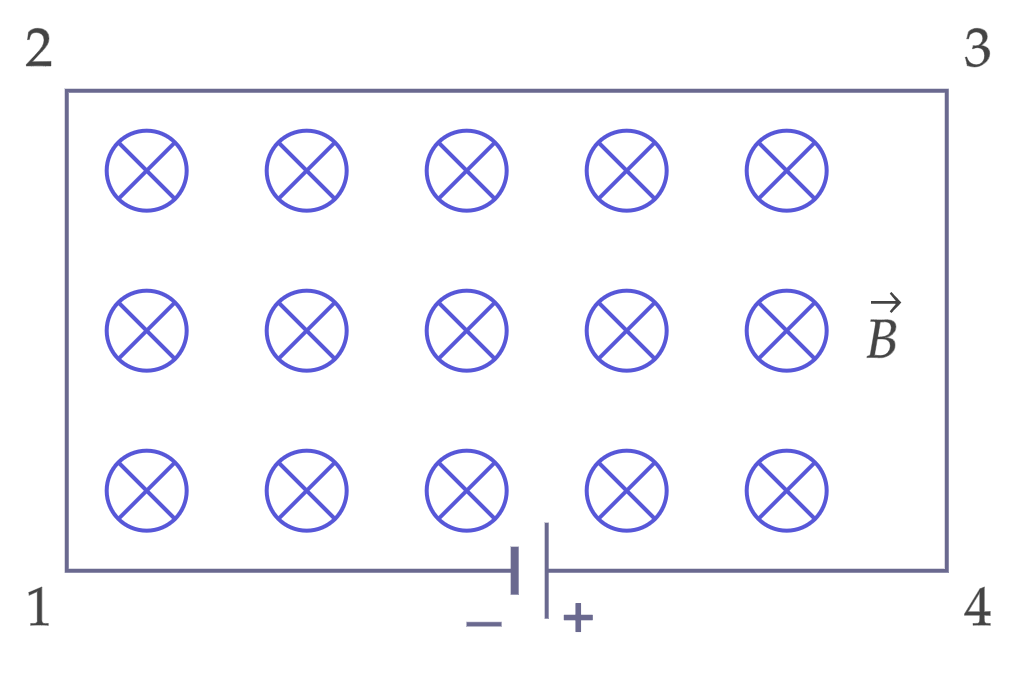

В однородном магнитном поле, вектор магнитной индукции которого направлен перпендикулярно рисунку от наблюдателя, находится электрическая цепь, состоящая из прямолинейных проводников. В какую сторону направлена сила, действующая со стороны магнитного поля на проводник 1–2? Ответ: ____________.

Решение: Ток течет от плюса к минусу, поэтому на участке 1-2 он направлен вниз. На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен вниз), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен от наблюдателя), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена горизонтально вправо (выбираем вектор 3)

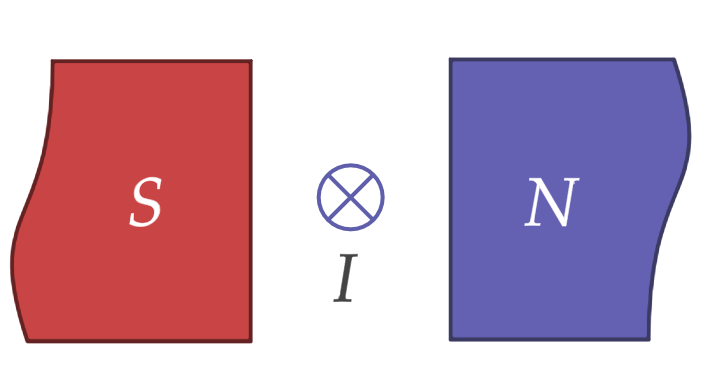

Проводник с током \(I\) находится между полюсами постоянного магнита. Какому из векторов (1-4) сонаправлена сила, действующая со стороны магнитного поля на проводник с током? Ответ: ____________.

Решение: Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S), поэтому между магнитами вектор магнитной индукции направлен влево. На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен от наблюдателя), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен влево), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена вверх (выбираем вектор 2)

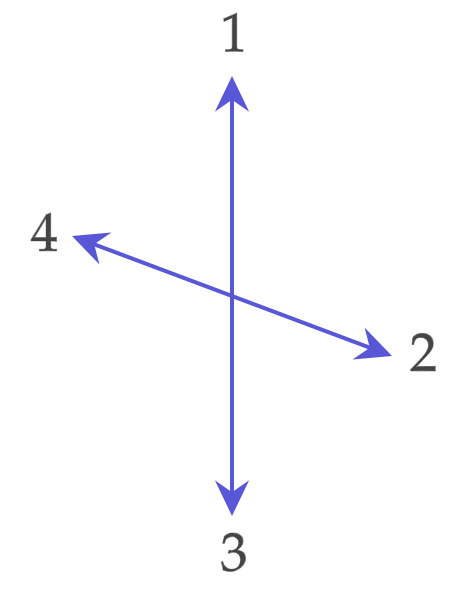

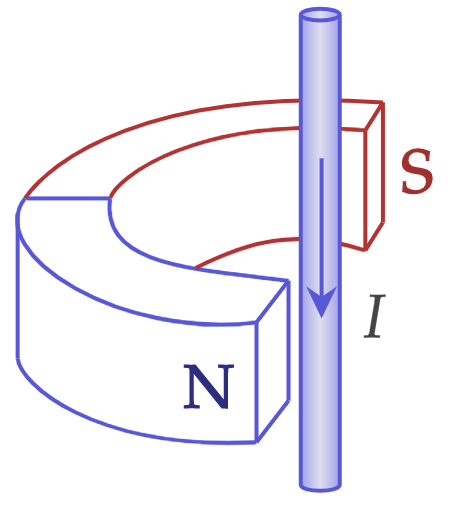

Между полюсами постоянного магнита помещен проводник с током, направление которого показано на рисунке. По какой из стрелок (1-4) направлена сила, действующая на проводник с током? Ответ: ____________.

Решение: Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S), поэтому между полюсами магнита вектор магнитной индукции направлен от наблюдателя. На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен вниз), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен от наблюдателя), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена вправо (выбираем стрелку 2)
