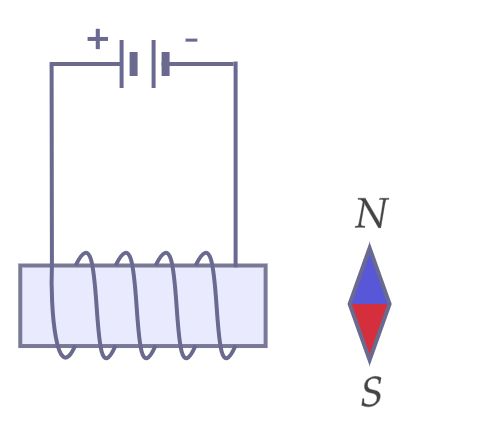

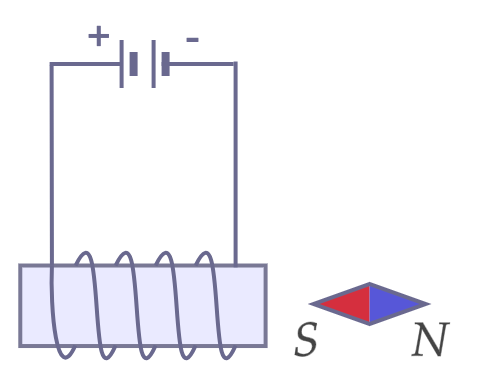

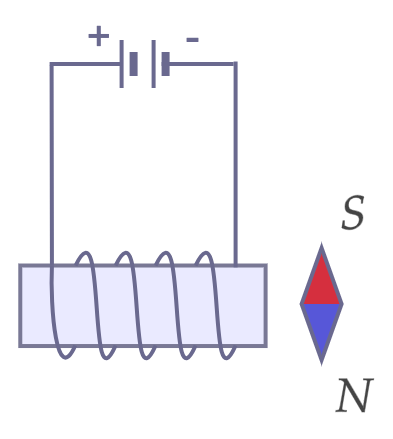

При прохождении электрического тока по проводнику, намотанному на железный сердечник, сердечник приобретает свойства магнита. На каком из рисунков правильно показано положение магнитной стрелки у полюса электромагнита? 1 | 2 3 | 4 Ответ: ____________.

Решение: Ток течет от плюса к минусу, т.е. в передних витках он течет вниз, а в задних - вверх. Чтобы определить направление магнитных линий воспользуемся правилом правой руки. Обхватим проводник, чтобы кончики четырех пальцев показывали направление тока, тогда отогнутый большой палец покажет направление линий магнитного поля, они направлены вправо в данном случае. Т.к. магнитные линии входят в южный полюс (S), а выходят из северного (N), то стрелка должна быть обращена южным полюсом к катушке, как представлено на рисунке 3

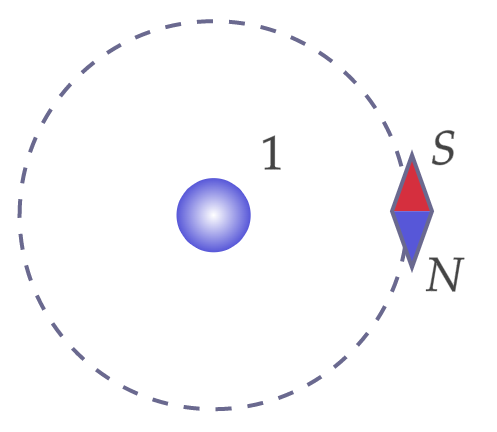

В отсутствие тока в проводнике 1, расположенном перпендикулярно плоскости чертежа, магнитная стрелка располагалась в плоскости чертежа так, как показано на рисунке. Если по проводнику пропустить ток в направлении к наблюдателю, то на сколько градусов повернется магнитная стрелка? Ответ: ____________ градусов.

Решение: Определим направление линий магнитной индукции по правилу правой руки. Обхватим проводник так, чтобы отогнутый большой палец показывал направление тока (к наблюдателю), тогда кончики остальных пальцев покажут направление линий магнитной индукции (в данном случае против часовой стрелки). Как известно, линии магнитной индукции входят в южный полюс (S), а выходят из северного (N), поэтому стрелка повернется на \(180^{\circ}\)

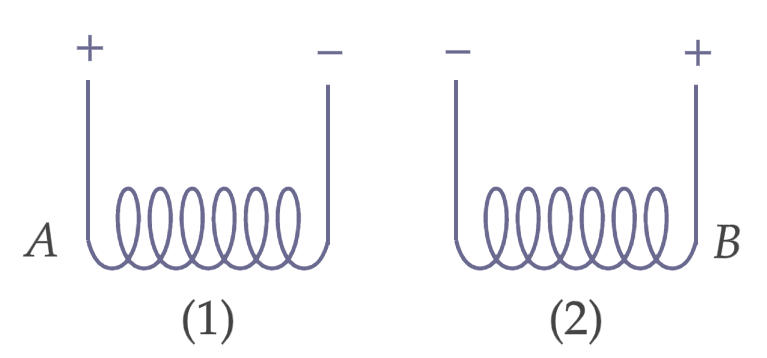

Две проводящие спирали подключают к источникам постоянного тока (см. рисунок). Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера. При подключении к источникам постоянного тока в катушках накапливается электрический заряд. Точки А и В соответствуют разным полюсам электромагнитов. Между катушками 1 и 2 действуют силы магнитного отталкивания. Между витками в каждой катушке действуют силы магнитного притяжения. В пространстве вокруг катушек существует однородное магнитное поле.

Решение: 1. Неверно Ток просто течет по катушкам, при этом заряд не накапливается 2. Неверно Ток течет от плюса к минусу, поэтому в передних витках левой катушки он будет направлен вверх, а у правой катушки - вниз. Определим направление линий магнитной индукции в катушках по правилу правой руки. Обхватим катушку так, чтобы кончики четырех пальцев показывали направление тока, тогда отогнутый большой палец покажет направление вектора магнитной индукции (у левой катушки он направлен влево, а у правой - вправо). Можно сказать, что катушки являются электромагнитами. Т.к. линии магнитной индукции входят в южный полюс, а выходят из северного, то катушки приближены друг к другу южными полюсами, точкам A и B соответствуют их северные полюса 3. Верно Из п. 2 катушки приближены одноименными полюсами, поэтому они отталкиваются 4. Верно Токи в витках катушек сонаправлены, поэтому витки притягиваются 5. Неверно Линии магнитной индукции снаружи катушки направлены по кривой, поэтому они создают неоднородное магнитное поле

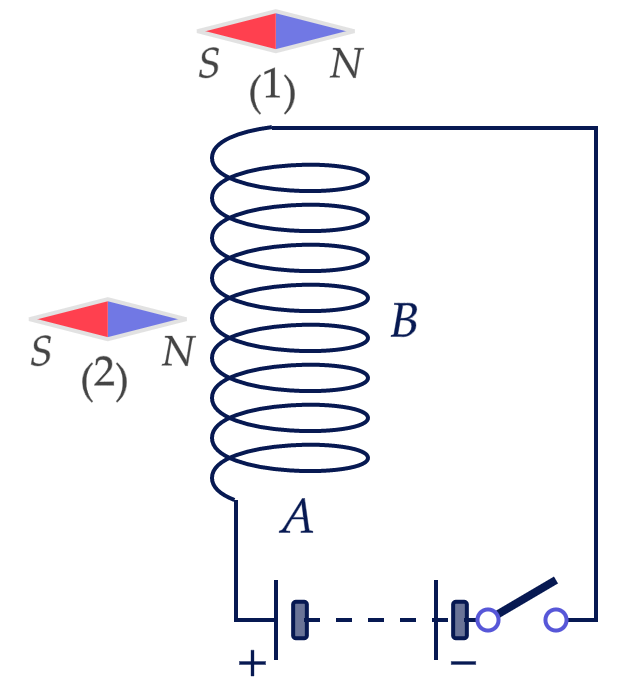

Проводящую спираль подключают к источнику постоянного тока (см. рисунок). В плоскости электрической схемы находятся две магнитные стрелки. Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера. При замыкании ключа в пространстве вокруг катушки возникает электростатическое поле. При замыкании ключа между витками катушки возникают силы отталкивания. При замыкании ключа катушка превращается в электромагнит с северным полюсом в т. А. При замыкании ключа положение магнитная стрелка 1 повернется на \(180^{\circ}\) в плоскости рисунка. При замыкании ключа положение магнитная стрелка 2 повернется на \(90^{\circ}\) в плоскости рисунка против часовой стрелки.

Решение: 1. Неверно При замыкании ключа в пространстве вокруг катушки возникает магнитное поле 2. Неверно При замыкании ключа токи в витках сонаправлены, поэтому они притягиваются друг к другу 3. Верно Ток течет от плюса к минусу, поэтому в передних витках он направлен влево. Определим направление вектора магнитной индукции по правилу правой руки. Обхватим катушку правой рукой так, чтобы кончики четырех пальцев показывали направление тока, тогда отогнутый большой палец покажет направление вектора магнитной индукции (в данном случае он направлен вниз). Можно сказать, что катушка становится электромагнитом. Т.к. линии магнитной индукции входят в южный полюс и выходят из северного, то снизу (в точке A) у катушки северный полюс, а сверху - южный 4. Неверно Магнитная стрелка повернется так, чтобы линии магнитной индукции, направленные в данной точке вниз, входили в ее южный полюс (S) и выходили из северного (N), значит, она повернется по часовой стрелке на \(90^{\circ}\) 5. Верно Магнитная стрелка повернется так, чтобы линии магнитной индукции, направленные в данной точке вверх (вне катушки линии магнитной индукции по направлены по кривой от северного полюса к южному), входили в ее южный полюс (S) и выходили из северного (N), значит, она повернется против часовой стрелки на \(90^{\circ}\)

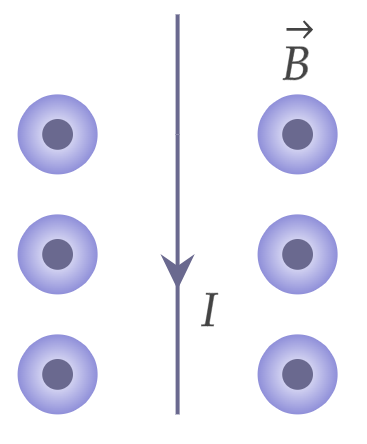

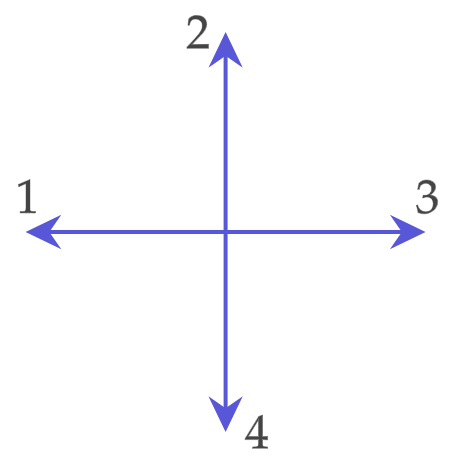

На рисунке изображён проводник с током, помещённый в магнитное поле. Стрелка указывает направление тока в проводнике. Вектор магнитной индукции направлен перпендикулярно плоскости рисунка к нам. Какому из векторов (1-4) сонаправлена сила, действующая на проводник с током? Ответ: ____________.

Решение: На проводник в магнитном поле действует сила Ампера. Определим ее направление по правилу левой руки. Левую руку расположим так, чтобы четыре вытянутых пальца показывали направление тока в проводнике (ток направлен вниз), а составляющая вектора магнитной индукции входила в ладонь (вектор магнитной индукции направлен к наблюдателю), тогда отогнутый большой палец покажет направление силы Ампера, в данном случае она будет направлена влево (выбираем вектор 1)
