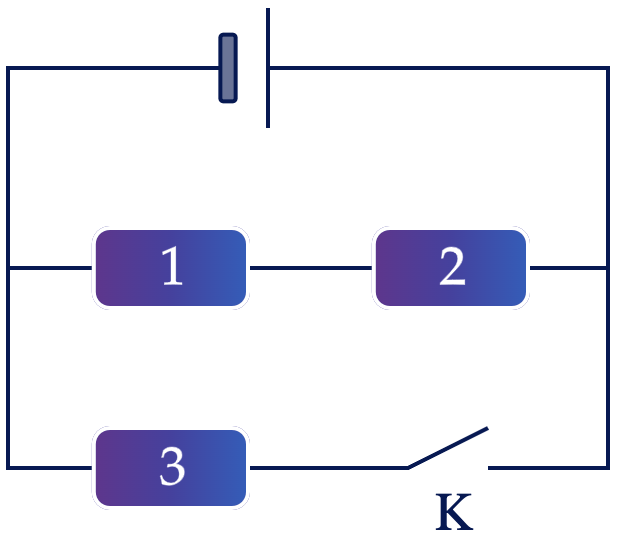

На рисунке изображена электрическая цепь, состоящая из источника тока, резисторов 1–3 и ключа К. Как изменятся сила тока в цепи и общее сопротивление цепи, если ключ К замкнуть? Для каждой величины определите соответствующий характер изменения: увеличится уменьшится не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Сила тока в цепи | Общее сопротивление цепи

Решение: Б) До замыкания ключа К ток тек только через резисторы 1 и 2, а после, стал течь еще и через резистор 3. При параллельном подключении резисторов 1-2 и 3 сопротивление на резисторах 1-2 меньше общего сопротивления, и сопротивление на резисторе 3 меньше общего сопротивления, а до замыкания ключа общее сопротивление равнялось сопротивлению на резисторах 1-2, значит, общее сопротивление уменьшилось (выбираем 2) А) По закону Ома: $\uparrow I_{общ}=\frac{U_{общ}}{R_{общ}\downarrow}$ При постоянном напряжении с уменьшением общего сопротивления общая сила тока в цепи увеличится (выбираем 1)

Реостат включён в сеть постоянного напряжения (см. рисунок). Ползунок реостата перемещают влево. Как при этом изменяется электрическое сопротивление цепи и мощность тока, потребляемая реостатом? Для каждой величины определите соответствующий характер изменения: увеличится уменьшится не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Электрическое сопротивление цепи | Мощность электрического тока, потребляемая реостатом

Решение: А) При смещении ползунка реостата влево уменьшается длина, по которой течет ток, поэтому уменьшается его сопротивление ($\downarrow R=\frac{\rho l\downarrow}{S}$) и общее сопротивление цепи (выбираем 2) Б) Запишем формулу мощности электрического тока: $\uparrow P=\frac{U^2}{R\downarrow}$ При неизменном напряжении с уменьшением сопротивления мощность тока на резисторе увеличится (выбираем 1)

Спираль электроплитки укоротили. Как изменились электрическое напряжение сети и мощность электрического тока, потребляемая плиткой, при включении её в ту же электрическую сеть? Для каждой величины определите соответствующий характер изменения: увеличится уменьшится не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Электрическое напряжение сети | Мощность электрического тока, потребляемая плиткой

Решение: А) Плитку подключают в ту же электрическую сеть, поэтому напряжение не меняется (выбираем 3) Б) С уменьшением длины спирали сопротивление уменьшится: $\downarrow R=\frac{\rho l\downarrow}{S}$ Запишем формулу мощности: $\uparrow P=\frac{U^2}{R\downarrow}$ При неизменном напряжении с уменьшением сопротивления мощность электрического тока, потребляемая плиткой, увеличится (выбираем 1)

Открытый Банк заданий ОГЭ по физике, стр. 72 с ответами и решениями

Каталог заданий

Найдите нужные задания по ОГЭ, физике, номеру или теме. Любое задание можно открыть в каталоге или решить в тренажёре.

Я готовлюсь к

Список задач

id 254012 балла
Электромагнитные явления
На рисунке изображена электрическая цепь, состоящая из источника тока, резисторов 1–3 и ключа К.
Как изменятся сила тока в цепи и общее сопротивление цепи, если ключ К замкнуть?
Для каждой величины определите соответствующий характер изменения:
увеличится
уменьшится
не изменится
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
Сила тока в цепи
Общее сопротивление цепи

id 254022 балла

Физические основы работы машин и измерительных приборов

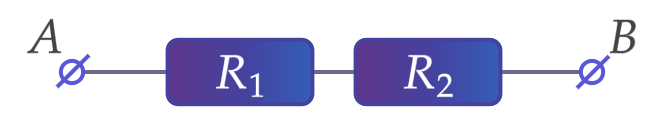

Установите соответствие между формулами для расчёта физических величин для случая протекания тока по участку цепи (см. рисунок) и названиями этих величин.

В формулах использованы обозначения: $I$ − сила тока на участке АВ цепи; $R_1$ и $R_2$ − сопротивления резисторов; $t$ − время.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ФОРМУЛЫ	ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
А) $I^2R_1 t$	1) мощность электрического тока, выделяющаяся на резисторе $R_1$
Б) $I^2R_2$	2) мощность электрического тока, выделяющаяся на резисторе $R_2$
	3) работа электрического тока на резисторе $R_1$
	4) работа электрического тока на резисторе $R_2$

А	Б

id 254032 балла

Физические основы работы машин и измерительных приборов

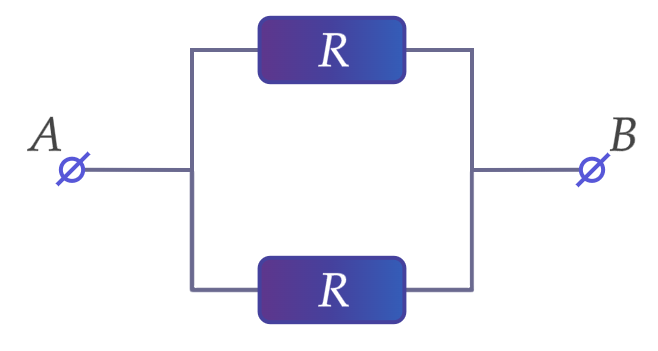

В формулах использованы обозначения: $U$ − напряжение на участке АВ цепи; $R$ − сопротивления резисторов; $t$ − время.

К каждой позиции первого столбца подберите соответствующую позицию
из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ФОРМУЛЫ	ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
А) $\frac{U^2t}{R}$	1) мощность электрического тока, выделяющаяся на резисторе $R$
Б) $\frac{2U^2}{R}$	2) мощность электрического тока, выделяющаяся на участке АВ цепи
	3) количество теплоты, выделяющееся на резисторе $R$
	4) количество теплоты, выделяющееся на участке АВ цепи

А	Б

id 254042 балла
Электромагнитные явления
Реостат включён в сеть постоянного напряжения (см. рисунок). Ползунок реостата перемещают влево. Как при этом изменяется электрическое сопротивление цепи и мощность тока, потребляемая реостатом?
Для каждой величины определите соответствующий характер изменения:
увеличится
уменьшится
не изменится
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
Электрическое сопротивление цепи
Мощность электрического тока, потребляемая реостатом
id 254052 балла
Электромагнитные явления
Спираль электроплитки укоротили. Как изменились электрическое напряжение сети и мощность электрического тока, потребляемая плиткой, при включении её в ту же электрическую сеть?
Для каждой величины определите соответствующий характер изменения:
увеличится
уменьшится
не изменится
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
Электрическое напряжение сети
Мощность электрического тока, потребляемая плиткой
