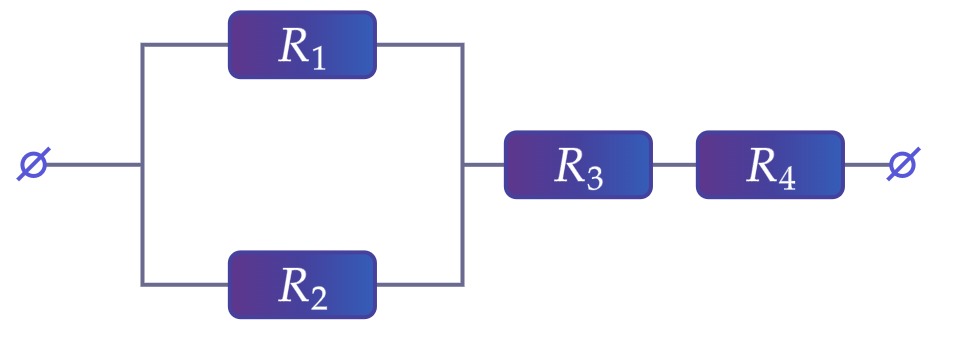

Определите общее сопротивление участка электрической цепи между точками А и В (см. рисунок), если известно, что $R_1 = R_2 = 6$ Ом; $R_3 = 3$ Ом; $R_4 = 5$ Ом. Ответ дайте в омах.

Решение: Резисторы 1 и 2 соединены параллельно и имеют одинаковое сопротивление, поэтому их общее сопротивление считается по формуле: $R_{12}=\frac{R_1}{2} \\ R_{12}=\frac{6}{2}=3~Ом$ $R_{12}$, $R_3$ и $R_4$ соединены последовательно, сопротивление на участке AB найдем как $R_{общ}=R_{12}+R_3+R_4 \\ R_{общ}=3+3+5=11~Ом$

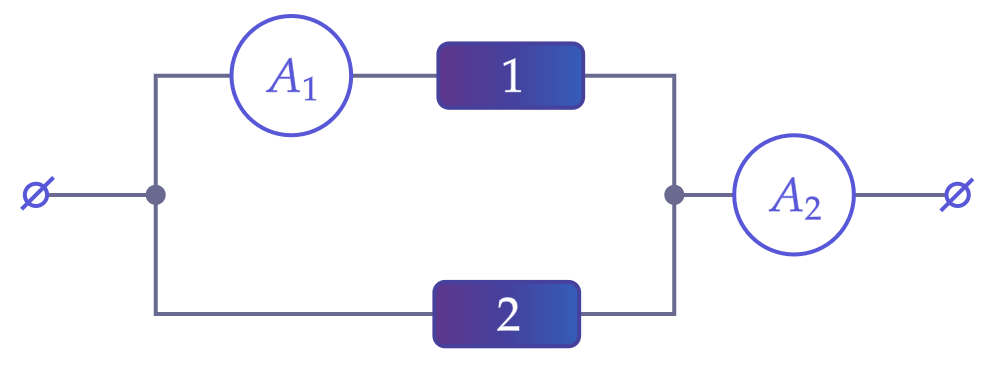

Чему равна сила тока, протекающего через проводник 2, если амперметр $А_1$ показывает значение силы тока $6$ А, а амперметр $А_2$ – значение силы тока $10$ А? Ответ: ________________А

Решение: Сила тока на резисторе 1 равна силе тока на амперметре 1 т.к. они соединены последовательно. Резисторы 1 и 2 соединены параллельно, поэтому $I_{R1}+I_{R2}=I_{А2} \\ 6+I_{R2}=10 \\ I_{R2}=4~А$

Три проводника соединены, как показано на рисунке. Сопротивления проводников: $R_1 = 6$ Ом, $R_2 = 8$ Ом, $R_3 = 8$ Ом. Какое напряжение показывает вольтметр, если напряжение на параллельно соединенных проводниках $R_2$ и $R_3$ равно $24$ В? Ответ дайте в вольтах.

Решение: Резистор 1 подключен последовательно с резисторами 2 и 3, значит, сила тока на резисторе 1 равна суммарной силе тока на резисторах 2 и 3: $I_1=I_{23}$ Резисторы 2 и 3 подключены параллельно и имеют одинаковое сопротивление, найдем их общее сопротивление по формуле: $R_{23}=\frac{R_2}{2} \\ R_{23}=\frac{8}{2}=4~Ом$ По закону Ома найдем силу тока на резисторах 2 и 3: $I_{23}=\frac{U_{23}}{R_{23}} \\ I_{23}=\frac{24}{4}=6~А\Rightarrow I_1=I_{23}=6~А$ Найдем напряжение на резисторе 1 (равное напряжению на вольтметре) через закон Ома: $U_1=I_1 R_1 \\ U_1=6\cdot 6=36~В$

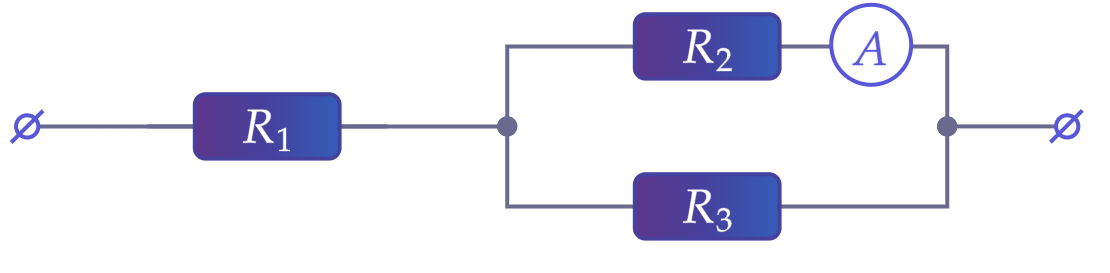

Три проводника соединены, как показано на рисунке. Сопротивления проводников: $R_1 = 6$ Ом, $R_2 = 8$ Ом, $R_3 = 8$ Ом. Каково напряжение на проводнике $R_1$, если амперметр показывает силу тока $4$ А? Ответ дайте в вольтах.

Решение: Т.к. резисторы 2 и 3 подключены параллельно и имеют равное сопротивление, то в силу симметрии если через резистор 2 течет ток $4$ А, то и через резистор 3 будет течь ток $4$ А. Резистор 1 и резисторы 2 и 3 подключены последовательно, значит, сила тока на резисторе 1 равна суммарной силе тока на резисторах 2 и 3: $I_1=I_2+I_3 \\ I_1=4+4=8~А$ Найдем напряжение на резисторе 1 через закон Ома: $U_1=I_1 R_1 \\ U_1=8\cdot 6=48~В$

В сеть с напряжением $120$ В последовательно с лампой включён реостат. Напряжение на лампе $45$ В. Каково сопротивление реостата, если сила тока в цепи равна $12$ А? Ответ дайте в омах.

Решение: Лампа и реостат включены последовательно, для них справедливо соотношение: $U=U_л+U_р \\ 120=45+U_р \\ U_р=120-45=75~В$ Сила тока на реостате равна силе тока в цепи т.к. лампа и реостат подключены параллельно. Выразим сопротивление реостата из закона Ома: $R_р=\frac{U_р}{I} \\ R_р=\frac{75}{12}=6,25~Ом$
