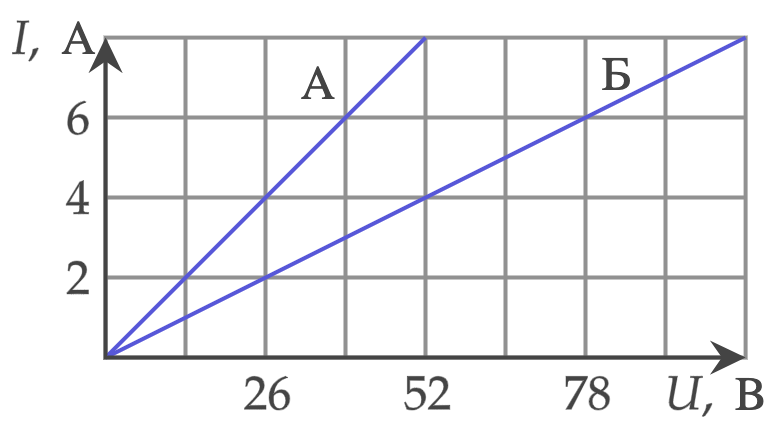

На рисунке приведены графики зависимости силы тока в медных проволоках одинаковой длины от напряжения на их концах. Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера. Площадь поперечного сечения проволоки А больше площади поперечного сечения проволоки Б. Площадь поперечного сечения проволоки Б больше площади поперечного сечения проволоки А. Сопротивление проволоки А равно \(6,5\) Ом. Сопротивление проволоки Б равно \(52\) Ом. Удельное сопротивление проволоки А больше удельного сопротивления проволоки Б.

Решение: Через закон Ома вычислим сопротивление проволоки А: \(R_А=\frac{U_А}{I_А} \\ R_А=\frac{39}{6}=6,5~Ом\) И проволоки Б: \(R_Б=\frac{U_Б}{I_Б} \\ R_Б=\frac{52}{4}=13~Ом\) 1. Верно Запишем формулу для определения сопротивления через геометрические параметры: \(\downarrow R=\frac{\rho l}{S\uparrow}\) Значит, проводник с большей площадью поперечного сечения имеет меньшее сопротивление, тогда площадь поперечного сечения проволоки А больше площади поперечного сечения проволоки Б 2. Неверно Следует из п.1 3. Верно Вычислили выше 4. Неверно Вычислили выше 5. Неверно Обе проволоки сделаны из меди, поэтому имеют одинаковое удельное сопротивление

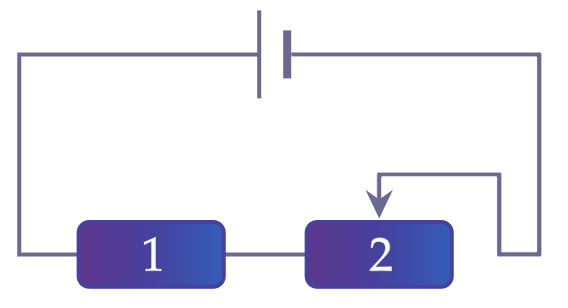

На рисунке изображена электрическая цепь, состоящая из источника тока, резистора 1 и реостата 2. Как изменяются при передвижении ползунка реостата влево его сопротивление и сила тока в цепи? Для каждой величины определите соответствующий характер изменения: увеличивается уменьшается не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Сопротивление реостата | Сила тока в цепи

Решение: А) При смещении ползунка реостата влево уменьшается длина, по которой течет ток, и по формуле \(\downarrow R=\frac{\rho l\downarrow}{S}\) Сопротивление реостата уменьшается (выбираем 2) Б) По закону Ома сила тока считается как \(\uparrow I=\frac{U}{R\downarrow}\) При уменьшении сопротивления цепи сила тока увеличивается (выбираем 1)

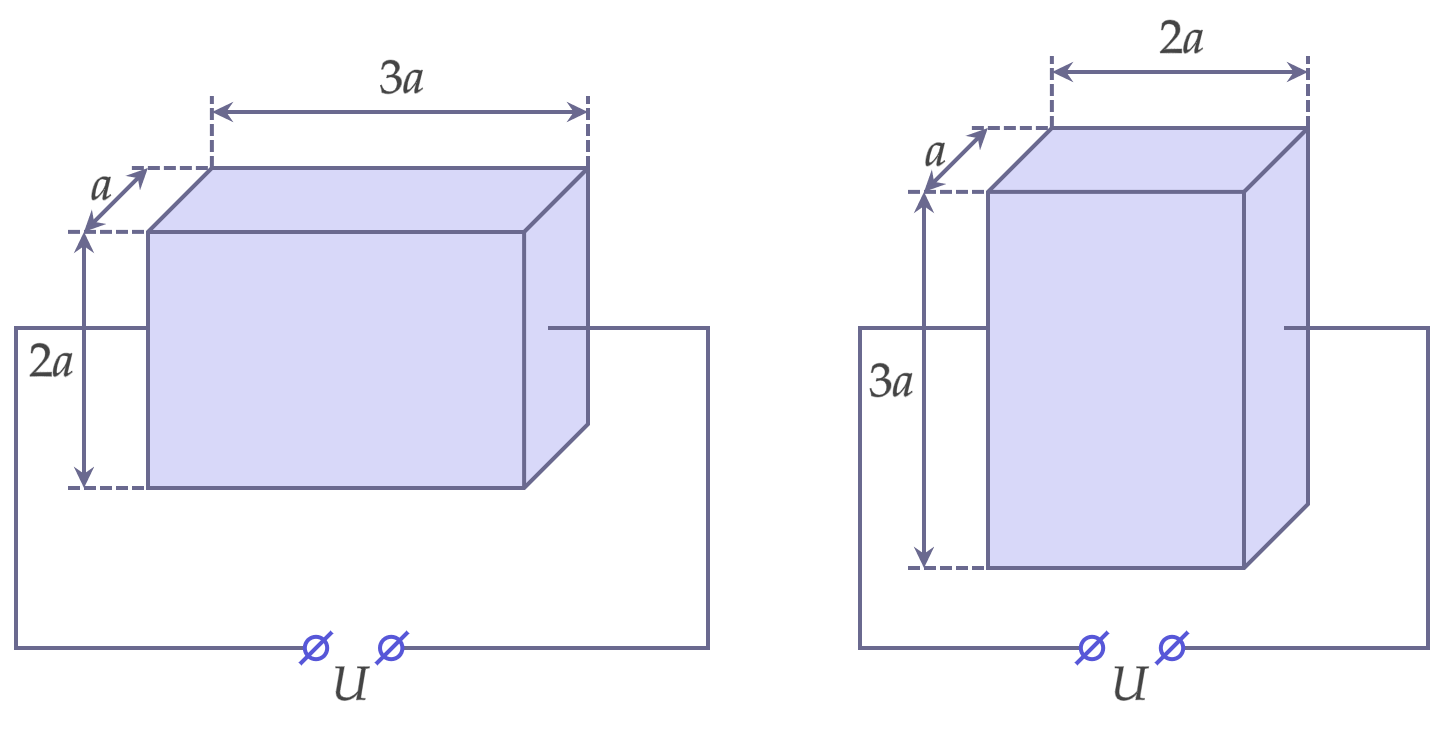

Металлическую пластинку со сторонами \(a×2a×3a\) подключают к источнику постоянного напряжения так, как показано на рисунке 1. Считая, что ток равномерно распределён по сечению пластинки, определите, как изменятся электрическое сопротивление пластинки и сила протекающего через неё тока при подключении этой пластинки к тому же источнику напряжения так, как показано на рисунке 2. Для каждой величины определите соответствующий характер изменения: увеличивается уменьшается не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Электрическое сопротивление пластинки | Сила электрического тока, протекающего через пластинку

Решение: А)Длина проводника уменьшилась от \(3a\) до \(2a\), а площадь поперечного сечения, наоборот, увеличилась от \(a\cdot 2a=2a^2\) до \(a\cdot 3a=3a^2\) Запишем формулу для определения сопротивления через геометрические параметры: \(\downarrow R=\frac{\rho l\downarrow}{S\uparrow}\) Значит, с уменьшением длины проводника и увеличением его поперечного сечения, его сопротивление уменьшается (выбираем 2) Б) По закону Ома: \(\uparrow I=\frac{U}{R\downarrow}\) Тогда при уменьшении сопротивления сила тока в цепи увеличивается (выбираем 1)

При пропускании электрического тока через проводку, намотанную на железный болт, к болту притягиваются гвозди (см. рисунок). Как меняется общее сопротивление электрической цепи и подъемная сила получившегося электромагнита при перемещении ползунка реостата вправо? Установите соответствие между физическими величинами и их возможными изменениями. Для каждой величины определите соответствующий характер изменения: увеличивается уменьшается не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Общее сопротивление | Подъёмная сила электромагнита

Решение: А) При перемещении ползунка реостата вправо увеличивается длина, по которой течет ток, а по формуле \(\uparrow R=\frac{\rho l\uparrow}{S}\) Сопротивление тоже будет увеличиваться (выбираем 1) Б) По закону Ома: \(\downarrow I=\frac{U}{R\uparrow}\) С увеличением сопртивления сила тока в цепи уменьшается, а значит, уменьшается и подъемная сила электромагнита (выбираем 1)

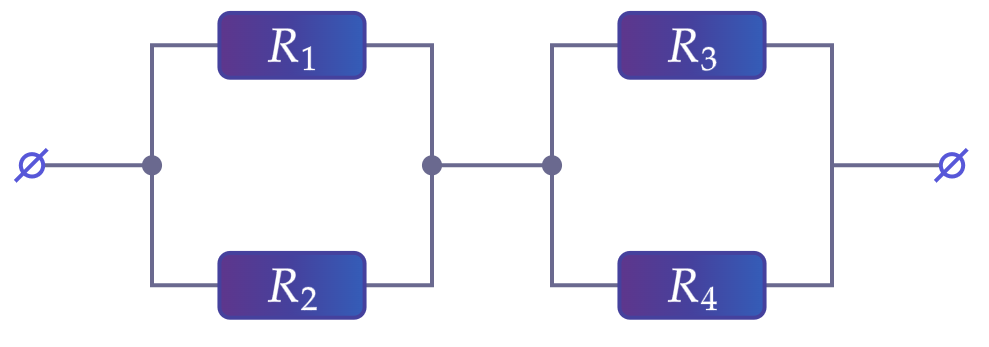

Чему равно общее сопротивление участка цепи, изображённого на рисунке, если \(R_1 = R_2 = 2\) Ом, \(R_3 = R_4 = 6\) Ом? Ответ дайте в омах.

Решение: Резисторы 1 и 2 соединены параллельно и имеют одинаковое сопротивление, поэтому их общее сопротивление считается по формуле: \(R_{12}=\frac{R_1}{2} \\ R_{12}=\frac{2}{2}=1~Ом\) Резисторы 3 и 4 также соединены параллельно и имеют одинаковое сопротивление: \(R_{34}=\frac{R_3}{2} \\ R_{34}=\frac{6}{2}=3~Ом\) \(R_{12}\) и \(R_{34}\) соединены последовательно, общее сопротивление цепи найдем как \(R_{общ}=R_{12}+R_{34} \\ R_{общ}=1+3=4~Ом\)
