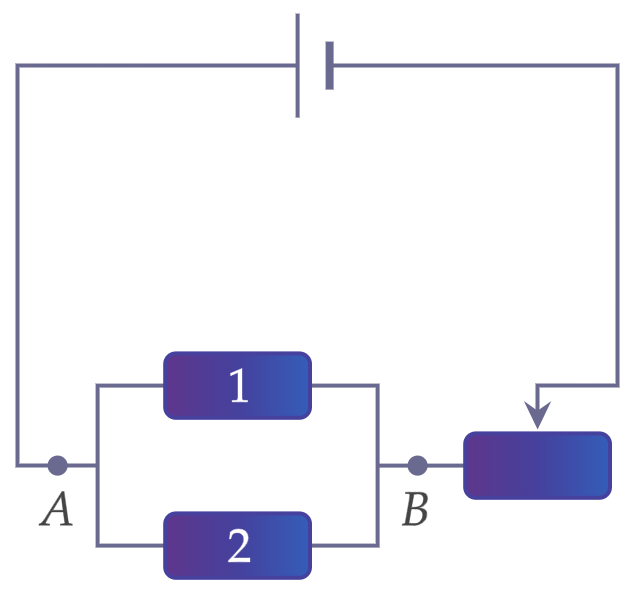

На рисунке изображена электрическая цепь, состоящая из источника тока, двух резисторов и реостата. Как изменится сопротивление участка цепи АВ и сила тока через источник после удаления резистора 2? Установите соответствие между физическими величинами и их возможными изменениями. Для каждой величины определите соответствующий характер изменения: увеличивается уменьшается не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Сопротивление участка цепи АВ | Сила тока через источник

Решение: А) Первоначально суммарное сопротивление на участке AB было равно \(\frac{R}{2}\) т.к. резисторы подключены параллельно. После того, как один из них убрали, сопротивление стало равно \(R\), а значит, оно увеличилось (выбираем 1) Б) При увеличении сопротивления на участке AB общее сопротивление цепи увеличивается. Запишем закон Ома: \(\downarrow I_{общ}=\frac{U_{общ}}{R_{общ}\uparrow}\) С увеличением общего сопротивления сила тока в цепи уменьшается (выбираем 2)

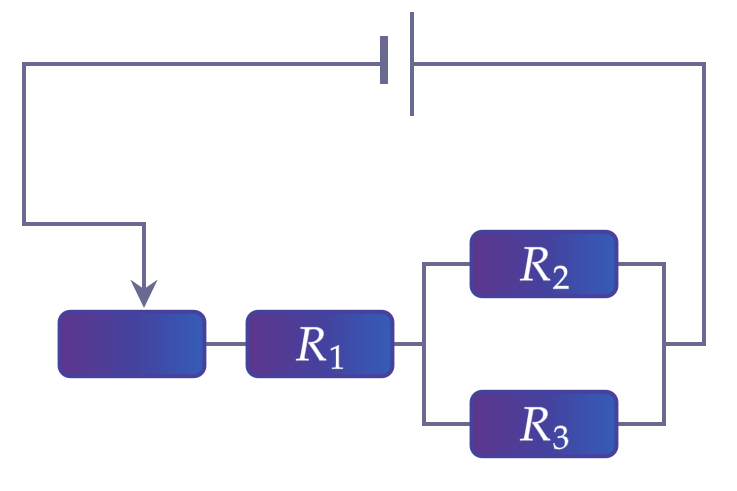

На рисунке изображена электрическая цепь, состоящая из источника тока, резисторов \(R_1\), \(R_2\), \(R_3\) и реостата. Как изменятся при передвижении ползунка реостата влево сила тока в резисторах \(R_1\) и \(R_3\)? Для каждой величины определите соответствующий характер изменения: увеличивается уменьшается не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Сила тока в резисторе \(R_1\) | Сила тока в резисторе \(R_3\)

Решение: А) При передвижении ползунка реостата влево длина, по которой течет ток, увеличивается, а значит, увеличивается сопротивление реостата (\(\uparrow R=\frac{\rho l\uparrow}{S}\)), и, соответсвенно, общее сопротивление цепи. По закону Ома: \(\downarrow I_{общ}=\frac{U_{общ}}{R_{общ}\uparrow}\) При постоянном напряжении с увеличением общего сопротивления цепи общая сила тока уменьшается. В резисторе \(R_1\) течет общая сила тока, т.е. в резисторе \(R_1\) сила тока уменьшается (выбираем 2) Б) В резисторах \(R_2\) и \(R_3\) суммарно течет общая сила тока, поэтому при ее уменьшении сила тока на каждом из этих резисторов тоже уменьшается (выбираем 2)

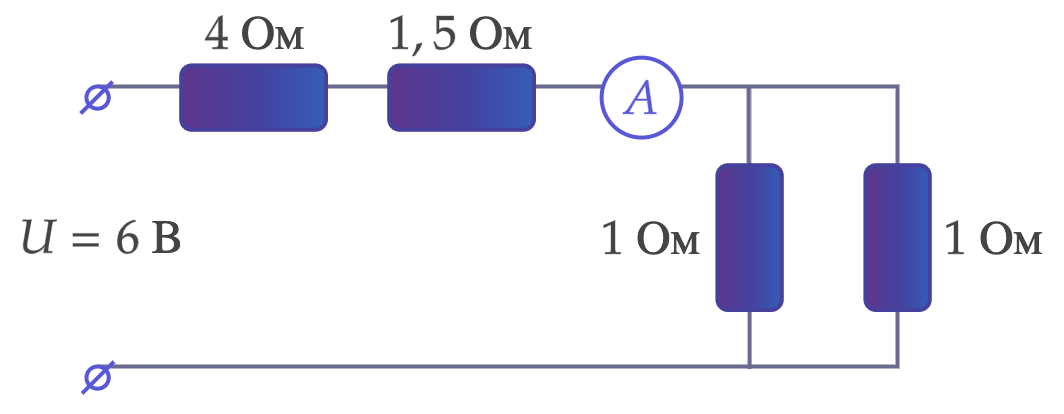

Используя данные рисунка, определите показание идеального амперметра А. Ответ дайте в амперах.

Резисторы с сопротивлением \(1\) Ом подключены параллельно, суммарная сила тока на них равна \(\frac{1}{2}=0,5\) Ом. С другими двумя резисторами они подключены последовательно, общее сопротивление равно \(R_{общ}=4+1,5+0,5=6~Ом\) Найдем силу тока в цепи по закону Ома: \(I_{общ}=\frac{U}{R_{общ}} \\ I_{общ}=\frac{6}{6}=1~А\) Эта сила тока и протекает через амперметр

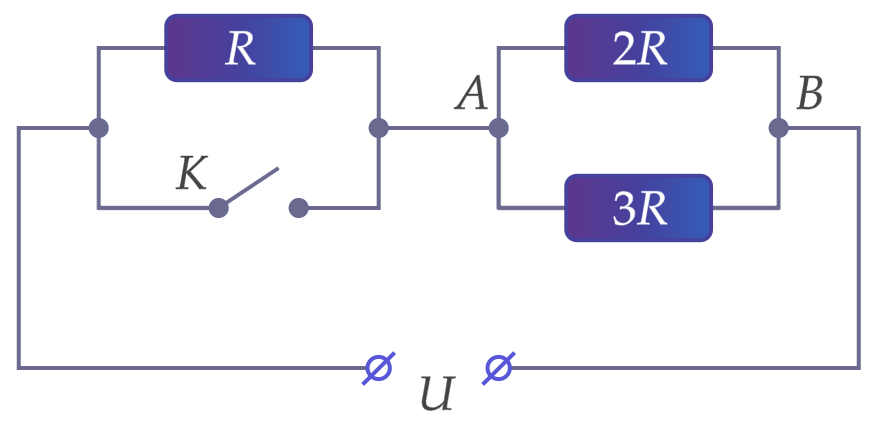

На рисунке изображена схема электрической цепи, включающей источник постоянного напряжения \(U\), три резистора сопротивлениями \(R\), \(2R\), \(3R\) и ключ К. Определите, как изменяются при замыкании ключа следующие физические величины: общее электрическое сопротивление цепи и общая сила тока в цепи. Установите соответствие между физическими величинами и их возможными изменениями. Для каждой величины определите соответствующий характер изменения: увеличится уменьшится не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Общее сопротивление | Общая сила тока

Решение: А) При замыкании ключа К весь ток потечет через него , т.к. на нем сопротивление равно нулю, поэтому общая сила тока уменьшится (выбираем 2) Б) По закону Ома: \(\uparrow I_{общ}=\frac{U_{общ}}{R_{общ}\downarrow}\) При неизменном напряжении с уменьшением общего сопротивления общая сила тока в цепи увеличивается (выбираем 1)

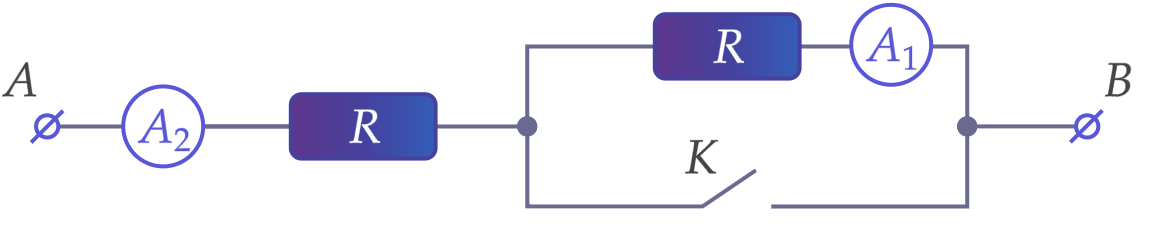

На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением \(R\), подключённых к ним амперметров \(А_1\) и \(А_2\) и ключа К. Определите, как изменятся при замыкании ключа К общее сопротивление цепи и показания амперметра \(А_1\), если напряжение на участке АВ остаётся неизменным. Для каждой величины определите соответствующий характер изменения: увеличится уменьшится не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Общее сопротивление цепи | Показания амперметра \(А_1\)

Решение: А) При замыкании ключа К весь ток потечет через него т.к. на нем сопротивление равно нулю, но не потечет через резистор, поэтому общее сопротивление цепи уменьшится (выбираем 2) Б) Т.к. весь ток потечет через ключ, сила тока на амперметре 1 станет равна нулю, т.е. уменьшится (выбираем 2)
