Банк заданий
ЕГЭ по физике Задание №15 Электродинамика: установление соответствия

Электрическая цепь собрана в соответствии со схемой, представленной на рисунке. Ползунок реостата сместили вправо. Как при этом изменились показания амперметра и показания вольтметра?

Для каждой величины определите соответствующий характер изменения:

1) увеличилась

2) уменьшилась

3) не изменилась

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Частица массой$m,$несущая заряд$q,$ускоряется в электрическом поле, пройдя разность потенциалов$U.$После этого частица попадает в магнитное поле с индукцией$B,$в котором движется по окружности радиусом$R$со скоростью$v.$Как изменятся радиус траектории частицы и частота её обращения, если увеличить величину ускоряющего поля?

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Как будут меняться показания амперметра и вольтметра в цепи, изображённой на рисунке, если ползунок реостата переместить вверх?

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

В электрической цепи, состоящей из реостата и источника тока, источник тока заменяют на другой, ЭДС которого такая же, а внутреннее сопротивление больше. Как изменятся при этом сила тока в цепи и напряжение на реостате?

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Луч переходит из воздуха в воду. Как изменятся угол преломления и скорость распространения света в воде, если угол падения луча увеличить?

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Луч переходит из воздуха в воду. Как при этом изменяются длина волны и частота света?

Для каждой величины определите соответствующий характер изменения:

1) увеличивается

2) уменьшается

3) не изменяется

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Плоский конденсатор подключили к источнику тока, а затем пространство между его обкладками заполнили жидким диэлектриком. Что произойдёт при этом с зарядом конденсатора и его электроёмкостью?

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Плоский воздушный конденсатор зарядили до некоторой разности потенциалов и отключили от источника. Затем пластины конденсатора раздвинули на некоторое расстояние. Как изменились при этом ёмкость конденсатора и напряжение на его обкладках?

Для каждой величины определите соответствующий характер изменения:

1) увеличилась

2) уменьшилась

3) не изменилась

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Конденсатор идеального колебательного контура длительное время подключён к источнику постоянного напряжения. В момент $t=0$ переключатель $K$ перевели из положения $1$ в положение $2$. Графики $А$ и $Б$ отражают изменение с течением времени физических величин, характеризующих свободные электромагнитные колебания, возникшие в контуре после этого ($T$ — период колебаний).

Установите соответствие между графиками и физическими величинами, зависимость которых от времени эти графики могут изображать.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца.

ГРАФИКИ:	ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ:
А)	1) заряд левой обкладки конденсатора
Б)	2) модуль напряжения на конденсаторе
	3) энергия электрического поля конденсатора
	4) сила тока в катушке

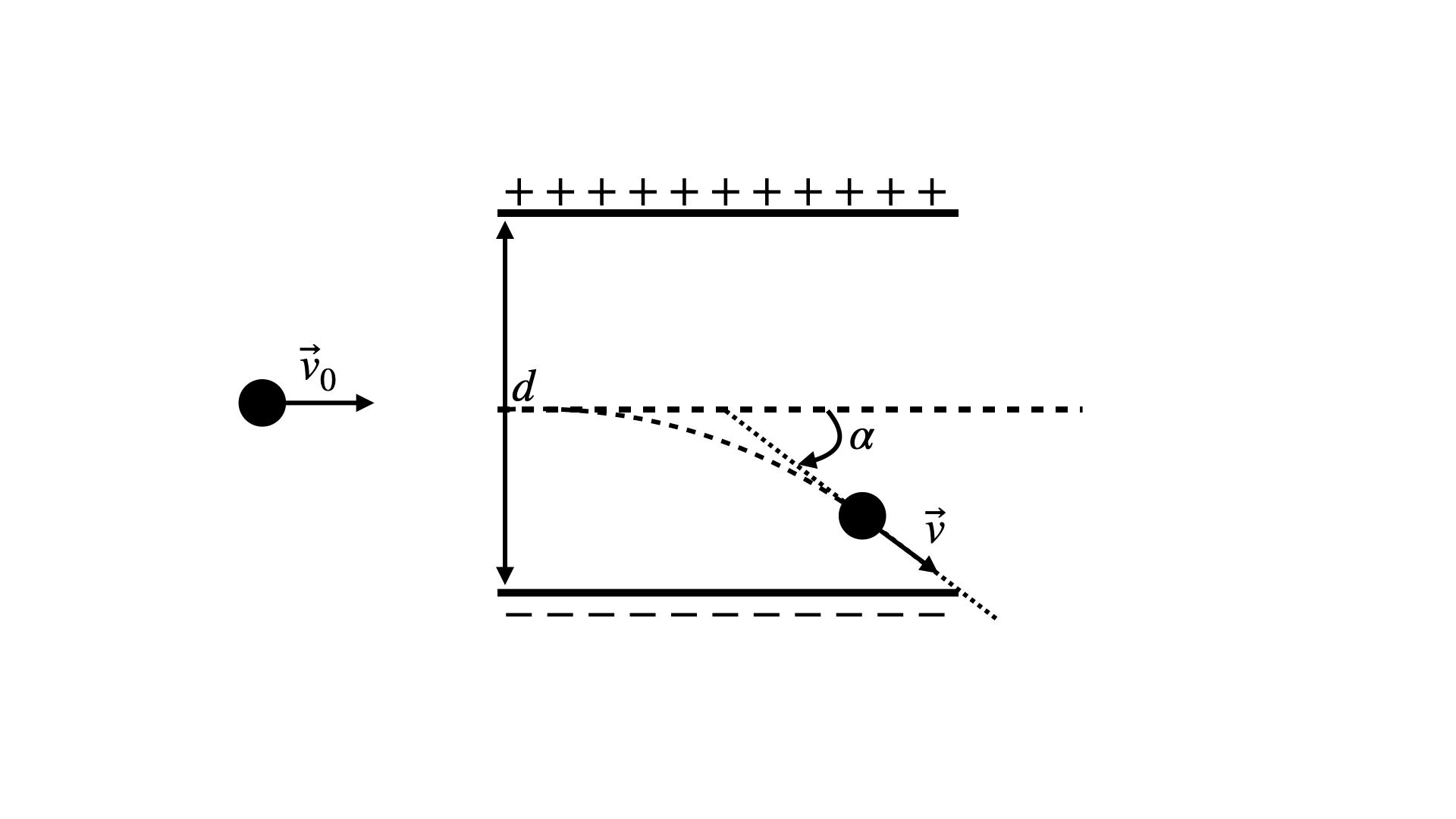

Заряженная частица массой $m,$ движущаяся со скоростью $v_0,$ влетает в поле плоского конденсатора. Расстояние между пластинами конденсатора $d,$ а напряженность электрического поля между пластинами $E.$ Пролетев конденсатор, частица отклоняется от первоначального направления на угол $\alpha.$ Как изменится модуль скорости вылетевшей частицы и угол $\alpha,$ если увеличить напряженность электрического поля между пластинами конденсатора и расстояние между ними?

Для каждой величины определите соответствующий характер изменения.

1. Увеличится

2. Уменьшится

3. Не изменится

Запишите в ответ выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Заряженная частица массой $m,$ движущаяся со скоростью $v_0,$ влетает в поле плоского конденсатора. Расстояние между пластинами конденсатора $d,$ а напряженность электрического поля между пластинами $E.$ Пролетев конденсатор, частица отклоняется от первоначального направления на угол $\alpha.$ Как изменится модуль скорости вылетевшей частицы и угол $\alpha,$ если увеличить напряженность электрического поля между пластинами конденсатора и расстояние между ними?

Для каждой величины определите соответствующий характер изменения.

1. Увеличится

2. Уменьшится

3. Не изменится

Запишите в ответ выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
