К источнику постоянного напряжения последовательно подключены реостат и алюминиевый стержень АБ, подвешенный на тонких медных проволочках. Справа вблизи стержня расположен постоянный магнит так, как показано на рисунке. Ползунок реостата медленно перемещают вправо.

Из приведенного ниже списка выберите все правильные утверждения.

1) Сопротивление реостата увеличивается.

2) Линии индукции поля постоянного магнита вблизи стержня АБ направлены влево.

3) Сила тока, протекающая через стержень АБ, увеличивается.

4) Сила Ампера, действующая на стержень АБ со стороны поля постоянного магнита, не изменяется.

5) Сила натяжения медных проволочек уменьшается.

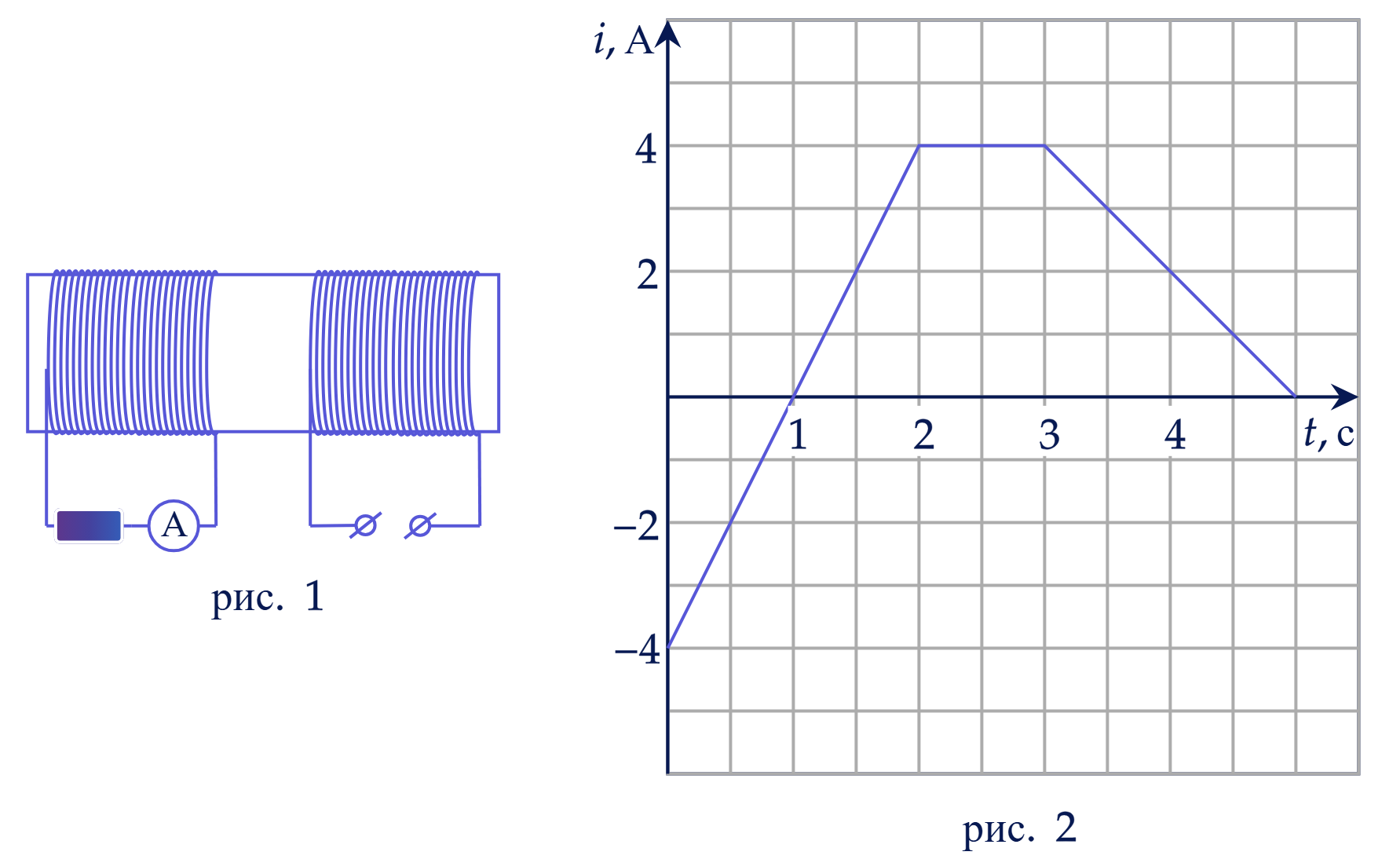

Две катушки надеты на железный сердечник, как показано на рисунке 1. Графическая зависимость силы тока $I$, протекающей по правой катушке, от времени $t$ представлена на рисунке 2. Проанализировав данные графика, выберите все верные утверждения о процессах, происходящих в катушках и сердечнике.

1) Направления силы тока в левой катушке в интервалах времени $0-1$ и $3-4$ с неодинаковы.
2) Сила тока в левой катушке в интервале времени $2-3$ с равна нулю.
3) Модуль силы тока в левой катушке в интервалах времени $0-1$ и $4-5$ с  одинаков.
4) В течение всего времени наблюдения сила тока через амперметр отлична от $0$.
5) Модуль магнитной индукции в сердечнике в течение всего времени наблюдения одинаков.

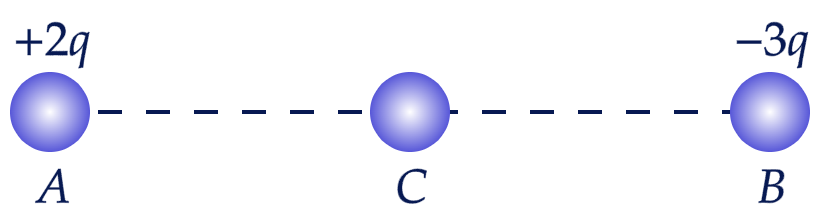

В точках $A$ и $B$ на одинаковом расстоянии от точки $C$ расположили и закрепили два маленьких шарика, которые несут на себе заряды $+2q$ и $-3q$ соответственно (см. рисунок).

Из приведенного ниже списка выберите все верные утверждения и укажите их номера.
1) Если шарики соединить медной проволокой, они будут продолжать притягиваться друг к другу.
2) На шарик $B$ со стороны шарика $A$ действует сила Кулона, направленная горизонтально влево.
3) Напряженность результирующего электростатического поля в точке $C$ направлена горизонтально вправо.
4) Если шарики соединить незаряженной стеклянной палочкой, их заряды не станут равными.
5) Модуль силы Кулона, действующей на шарик $B$ в $2$ раза меньше, чем модуль силы Кулона, действующей на шарик $A$.

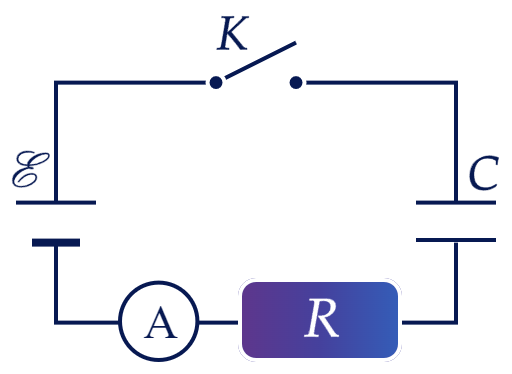

На рисунке показано подключение резистора сопротивлением $R=400$ Ом и конденсатора к источнику тока. В начальный момент наблюдения $t=0$ ключ замыкают, при этом конденсатор полностью разряжен. В таблице приведены результаты измерений амперметра. Выберите все верные утверждения из приведенных ниже. Внутренним сопротивлением источника тока пренебречь.

1) Ток, проходящий через резистор, в процессе наблюдения увеличивается.
2) Спустя $4$ с после замыкания ключа заряд, накопленный конденсатором, равен нулю.
3) ЭДС источника тока равна $180$ В.
4) В момент времени $t=10$ c напряжение на резисторе $178,4$ В.
5) В момент времени $t=10$ c напряжение на конденсаторе $178,4$ В.

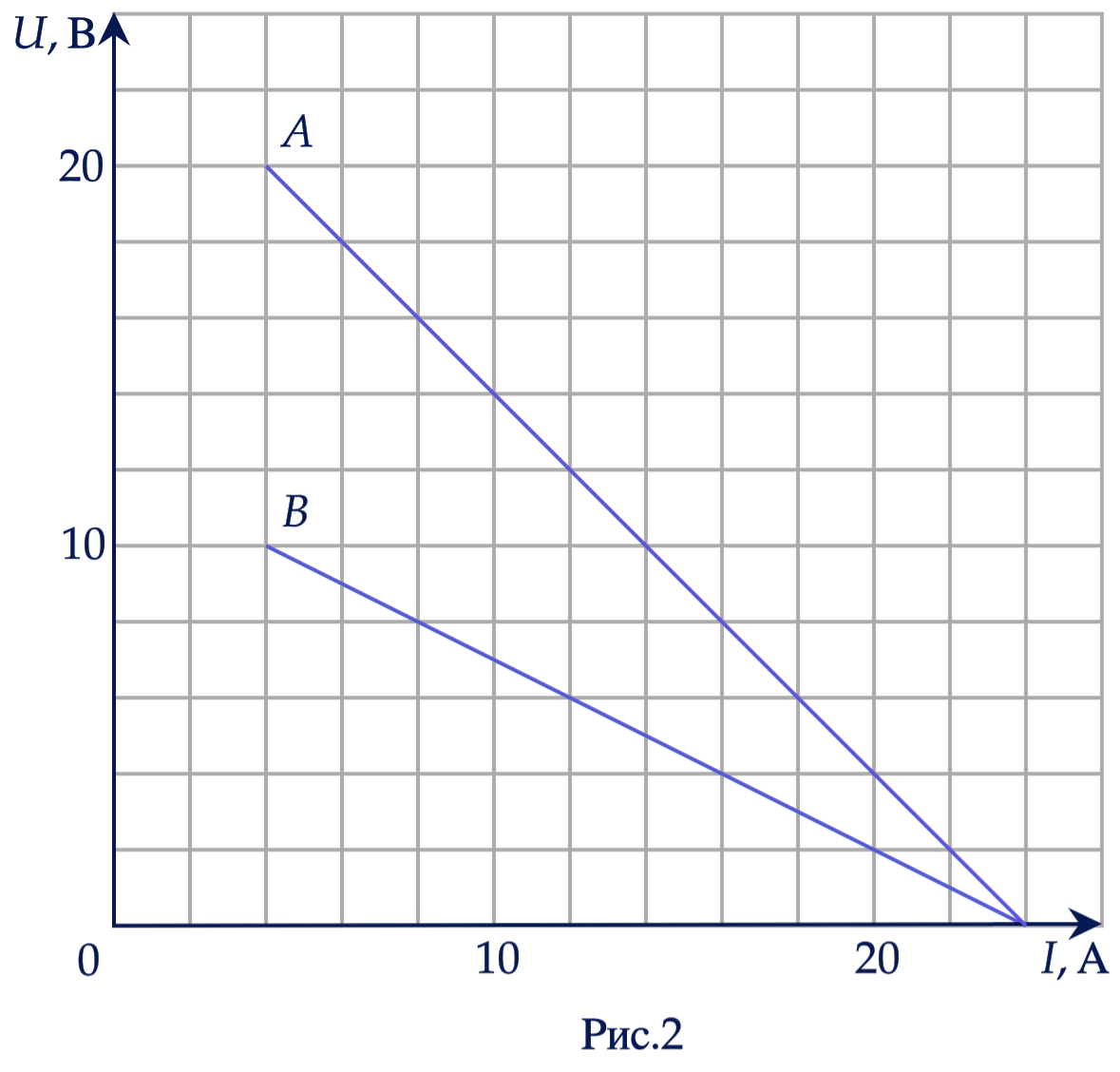

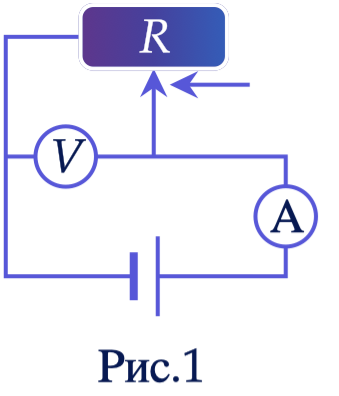

Для определения зависимости напряжения на реостате от протекающего через него тока при передвижении ползунка реостата влево используют установку, схема которой представлена на рисунке 1. На рисунке 2 представлены графические изображения исследуемой зависимости: график А соответствует первому рассматриваемому источнику тока, график В – второму. Выберите все верные утверждения из приведенных ниже.

1) В момент времени, когда сила тока в цепи $I=5$ А, вольтметр показывает ЭДС источника.
2) ЭДС второго источника $12$ В.
3) Ток короткого замыкания соответствует значению $I=24$ А.
4) ЭДС первого источника в $1,5$ раза больше ЭДС второго источника.
5) Сопротивление реостата при подключении второго источника изменяется с меньшей скоростью, чем при подключении первого.
