Необходимо собрать экспериментальную установку, с помощью которой можно определить коэффициент трения скольжения алюминия по дереву. Для этого школьник взял деревянную доску. Какие два предмета из приведенного ниже перечня оборудования необходимо дополнительно использовать для проведения этого эксперимента?

1) алюминиевый брусок

2) динамометр

3) мензурка

4) пластмассовая рейка

5) линейка

В ответ запишите номера выбранных предметов.

Ученику необходимо на опыте обнаружить зависимость объема газа, находящегося в сосуде под подвижным поршнем, от внешнего давления. У него имеются пять различных сосудов с манометрами. Сосуды наполнены одним и тем же газом при различных значениях температуры и давления (см. таблицу). Какие два сосуда необходимо взять ученику, чтобы провести данное исследование?

В ответ запишите номера выбранных сосудов.

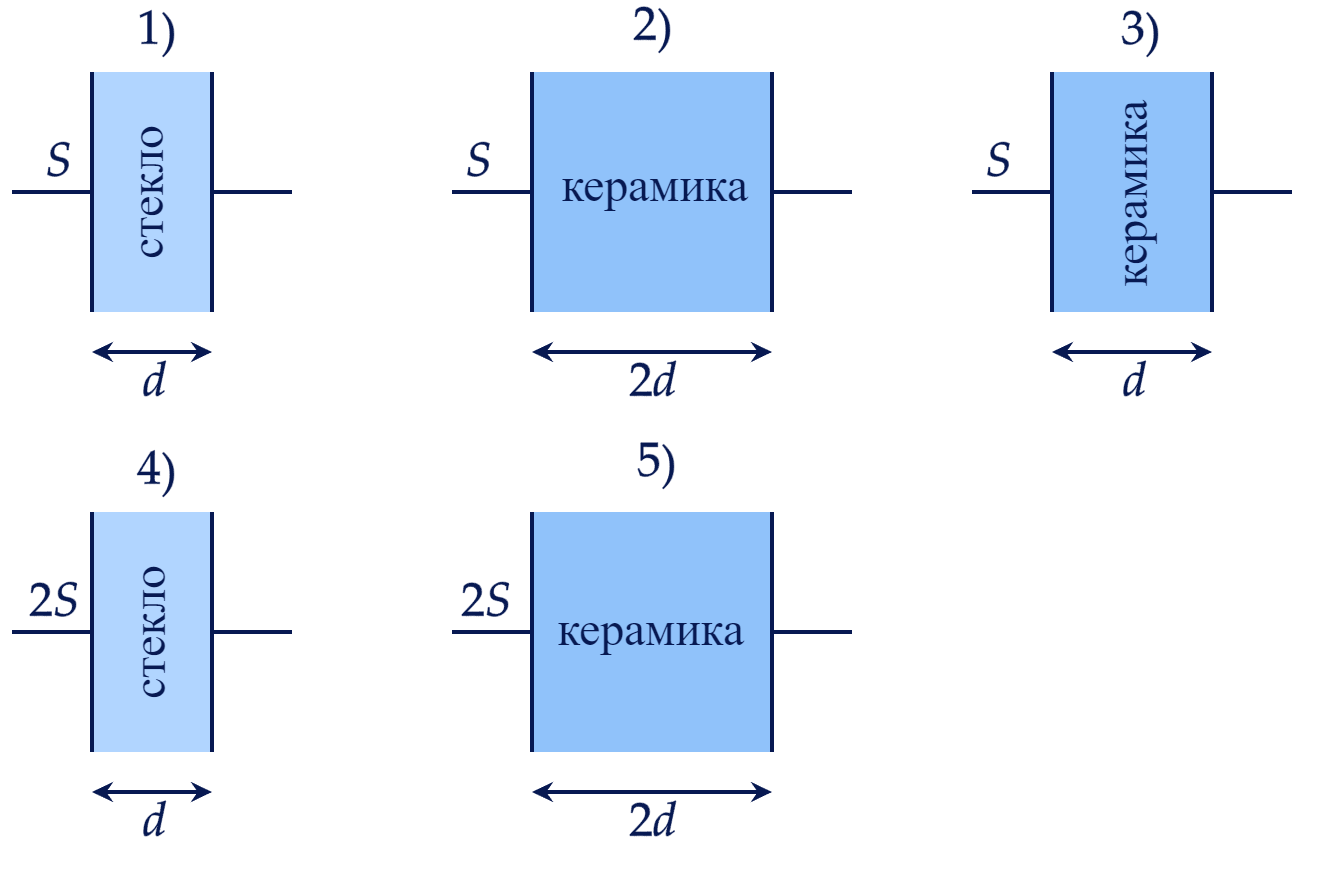

Какие две установки следует использовать для изучения зависимости ёмкости плоского конденсатора от свойств диэлектрика, помещенного между его пластинами? На всех представленных ниже рисунках $S$ – площадь пластины конденсатора, $d$ – расстояние между пластинами.

В ответ запишите номера выбранных установок.

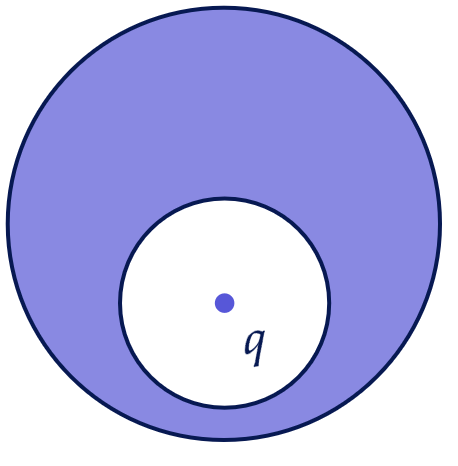

Крупная шарообразная полость, заполненная воздухом, находится в нижней половине незаряженного металлического шара. Шар находится в воздухе вдали от других предметов. Отрицательный точечный заряд $q<0$ расположен в центре полости. Нарисуйте картину линий напряженности электростатического поля внутри полости, внутри проводника и снаружи шара. Если поле отсутствует, напишите в данной области $\vec{E}=0$. Если поле отлично от нуля, нарисуйте картину поля в данной области, используя восемь линий напряженности. Ответ поясните, указав, какие физические закономерности Вы использовали для объяснения.

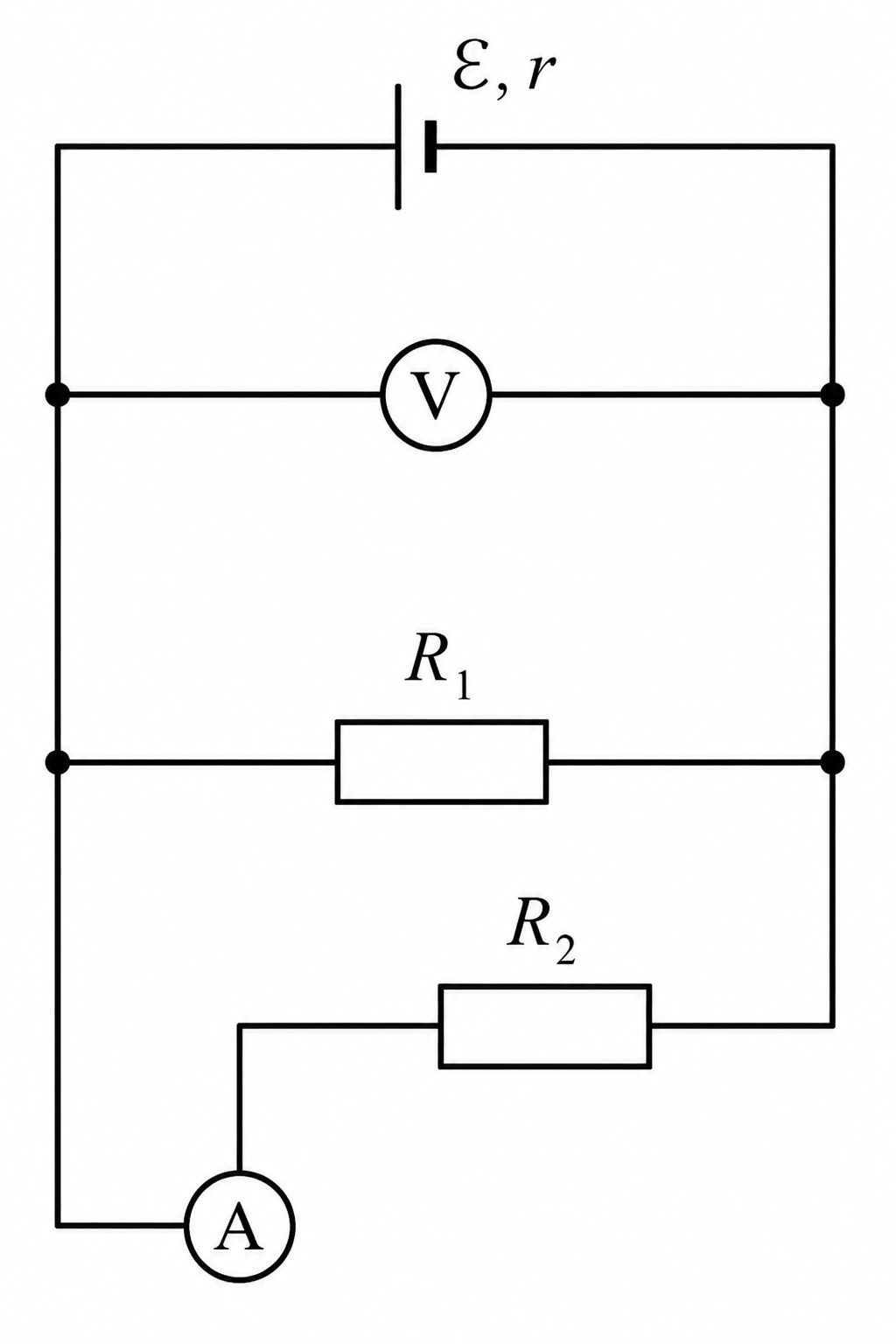

Участок цепи, состоящий из параллельно соединенных резистора и реостата, подключен к источнику тока, внутреннее сопротивление которого отлично от нуля. Также цепь содержит идеальные измерительные приборы – амперметр и вольтметр, подключение которых показано на принципиальной схеме цепи. Проанализировав схему, определите изменение показаний приборов при передвижении ползунка реостата вправо. Ответ поясните, используя законы постоянного тока.
