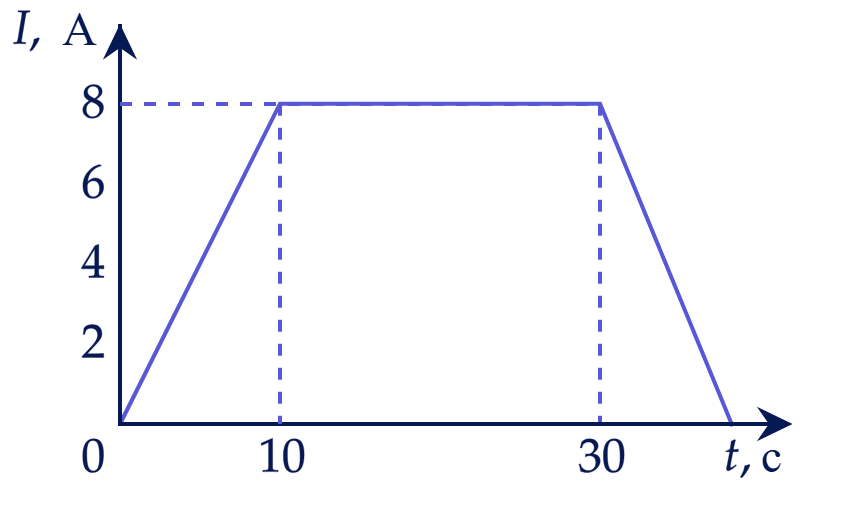

На графике показана зависимость силы электрического тока $I$, текущего в проводнике, от времени $t$. Определите заряд, прошедший через поперечное сечение проводника в промежутке времени от $10$ до $30~\mathrm{с}$. Ответ дайте в $\mathrm{Кл}$.

Заряд равен площади фигуры под графиком $I\left (t\right )$: $q=I\cdot \Delta t=8\cdot 20=160~\mathrm{Кл}$

На проводник с током, находящийся в магнитном поле, действует сила Ампера, равная $0,6$ Н. Какой будет сила Ампера, действующая на проводник, если силу тока через него уменьшить в $3$ раза? Ответ дайте в Н.

Сила Ампера, действующая на проводник: $в~3\downarrow F=в~3\downarrow IBl\sin \alpha$ – уменьшится в 3 раза. $F_{А2}=\frac{F_{А1}}{3}=\frac{0,6}{3}=0,2~Н$

На некотором расстоянии от плоского зеркала находится предмет. На сколько увеличится расстояние между предметом и его изображением, если предмет отодвинуть от зеркала на $5$ см? Ответ дайте в см.

Если отодвинуть предмет от зеркала на $5$ см, то его изображение также отодвинется на $5$ см. В итоге, расстояние между предметом и его изображением увеличится на $10$ см.

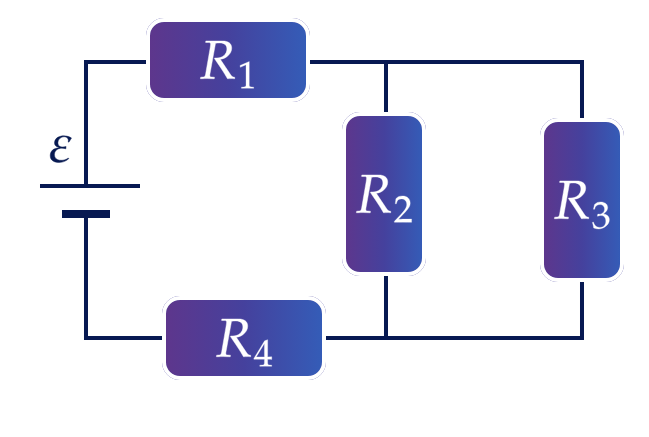

На рисунке показана схема электрической цепи, состоящей из источника постоянного напряжения с ЭДС $\varepsilon=24~\mathrm{В}$ и четырех резисторов сопротивлениями $R_1=20~\mathrm{Ом}$, $R_2=20~\mathrm{Ом}$, $R_3=30~\mathrm{Ом}$, $R_4=28~\mathrm{Ом}$. Внутренним сопротивлением источника пренебречь. Из приведенного ниже списка выберите все правильные утверждения. 1) Общее сопротивление всех резисторов равно $60~\mathrm{Ом}$. 2) Напряжение на резисторе $R_1$ меньше, чем на резисторе $R_2$. 3) Сила тока в резисторе $R_4$ равна $0,4~\mathrm{А}$. 4) Тепловая мощность, выделяющаяся на резисторе $R_3$, больше, чем на резисторе $R_2$. 5) Напряжение на резисторе $R_4$ больше $12~\mathrm{В}$.

1) Верно. Сопротивление параллельно соединенных резисторов $R_2$ и $R_3$: $R_{23}=\frac{R_2R_3}{R_2+R_3}=\frac{20\cdot 30}{20+30}=\frac{600}{50}=12~\mathrm{Ом}$. Общее сопротивление всех резисторов: $R_{\mathrm{общ}}=R_1+R_{23}+R_4=20+12+28=60~\mathrm{Ом}$. 2) Неверно. Общая сила тока в цепи: $I=\frac{\varepsilon}{R_{\mathrm{общ}}}=\frac{24}{60}=\frac{4}{10}=0,4~\mathrm{А}$. Так как резисторы $R_2$ и $R_3$ соединены параллельно, напряжения на них одинаковы: $I_2R_2=I_3R_3;~I_2\cdot 20=I_3\cdot 30\Rightarrow I_3=\frac{2}{3}I_2$. Общий ток в цепи: $I=I_2+I_3;~I=I_2+\frac{2}{3}I_2;~I=\frac{5}{3}I_2$. Сила тока через резистор $R_2$: $I_2=\frac{3}{5}=\frac{3}{5}\cdot 0,4=0,24~\mathrm{А}$. Напряжения на резисторах $R_1$ и $R_2$: $U_{R1}=IR_1=0,4\cdot 20=8~\mathrm{В};~U_{R2}=I_2R_2=0,24\cdot 20=4,8~\mathrm{В}$. 3) Верно. Сила тока в резисторе $R_4$ равна $0,4~\mathrm{А}$. 4) Неверно. Мощность, выделяющаяся на резисторах $R_2$ и $R_3$: $P_2=\frac{U^2}{R_2};~P_3=\frac{U^2}{R_3}$. Отношение мощностей: $\frac{P_3}{P_2}=\frac{R_2}{R_3}=\frac{20}{30}<1\Rightarrow P_3<P_2$. 5) Неверно. Напряжение на резисторе $R_4$: $U_4=IR_4=0,4\cdot 28=11,2~\mathrm{В}$.

Открытый Банк заданий ЕГЭ по физике, стр. 3 с ответами и решениями

Каталог заданий

Найдите нужные задания по ЕГЭ, физике, номеру или теме. Любое задание можно открыть в каталоге или решить в тренажёре.

Я готовлюсь к

Список задач

id 17401 балл

Электромагнитные колебания

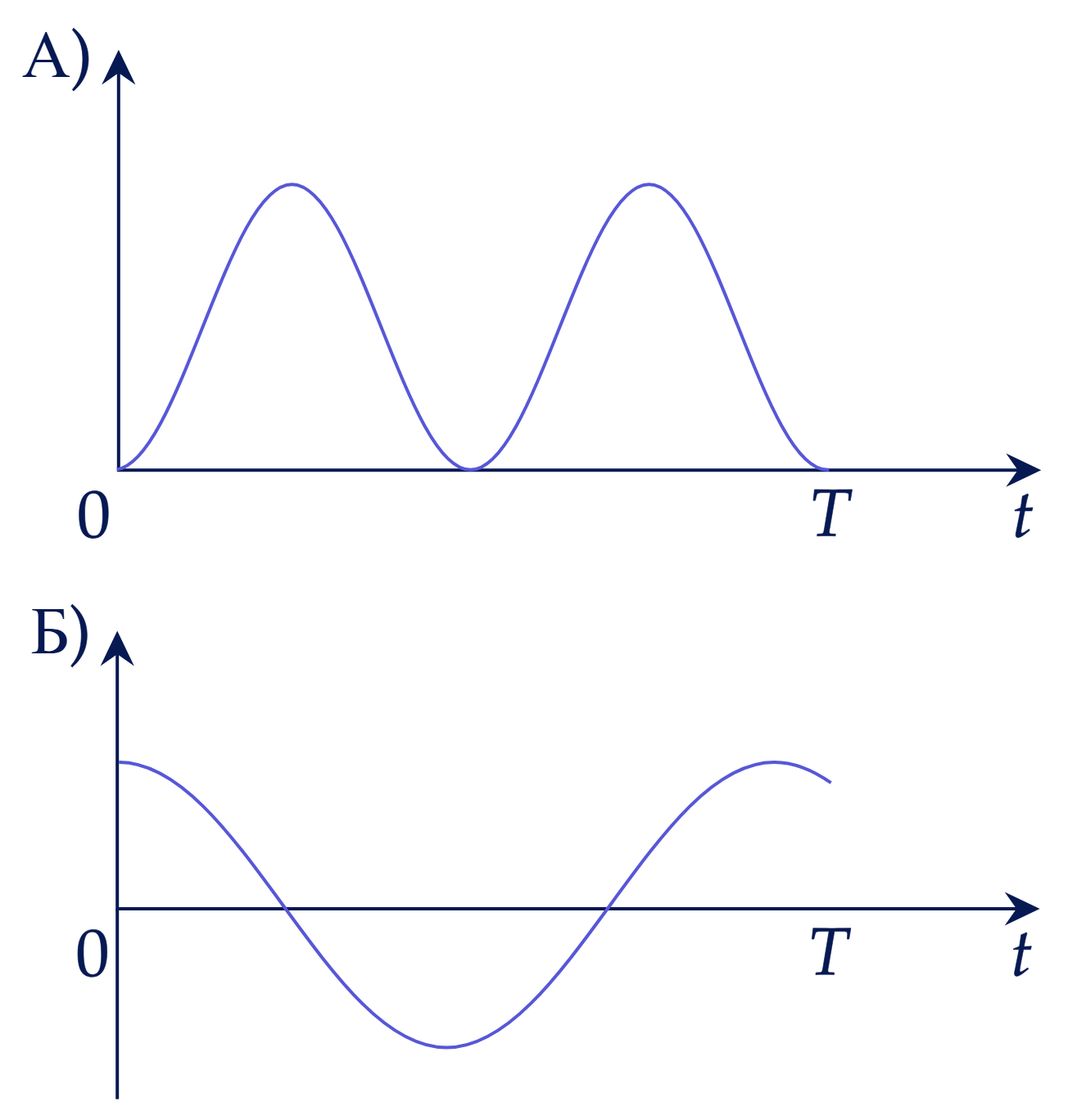

Идеальный колебательный контур состоит из конденсатора и катушки индуктивности. Напряжение между обкладками конденсатора изменяется во времени в соответствии с формулой $U\left (t\right )=U_m\cos \omega t$ . Приведённые ниже графики $\mathrm{А}$ и $\mathrm{Б}$ представляют зависимость физических величин, характеризующих электромагнитные колебаний в контуре, от времени $t$ ( $T$ – период колебаний). Установите соответствие меду графиками и физическими величинами, зависимость которых от времени эти графики могут представлять. К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.
