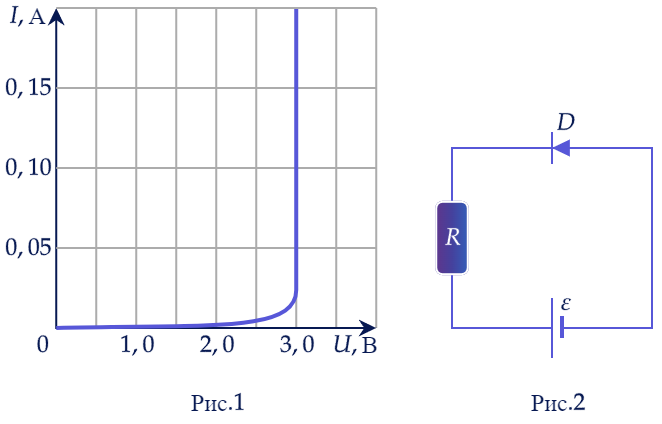

23581 Зависимость силы тока через светодиод $D$ от приложенного к нему напряжения изображена на рисунке $1$, а на рисунке $2$ показана схема цепи, в которую он включен. Напряжение на светодиоде почти не зависит от силы тока через него в интервале значений $0,1~А\leqslant I\leqslant 0,4$ А. Также в цепи присутствует резистор $R$, который последовательно соединен с диодом и подключен к источнику с ЭДС $\varepsilon_1=12$ В. Сила тока в цепи равна $0,2$ А. Далее источник меняют на другой, вследствие чего сила тока, текущего через диод, стала равна $0,1$ А. Найдите ЭДС второго источника $\varepsilon_2$. Внутренним сопротивлением источников пренебречь.

$U_D=U_0=6$- напряжение на диоде согласно графику. По закону Ома для полной цепи: $\varepsilon=U_p+U_D+Ir$где $U_p=IR$- напряжение на резисторе. ЭДС в первом случае равно: $\varepsilon_1=I_1R+U_D+Ir, r=0\Rightarrow R=\frac{\varepsilon_1-U_D}{I_1}$ ЭДС во втором случае равно: $\varepsilon_2=I_2R+U_D\Rightarrow \varepsilon_2=I_2\frac{\varepsilon_1-U_D}{I_1}+U_D$ Получаем $\varepsilon_2=\frac{0,1}{0,2}(12-6)+6=9~В$

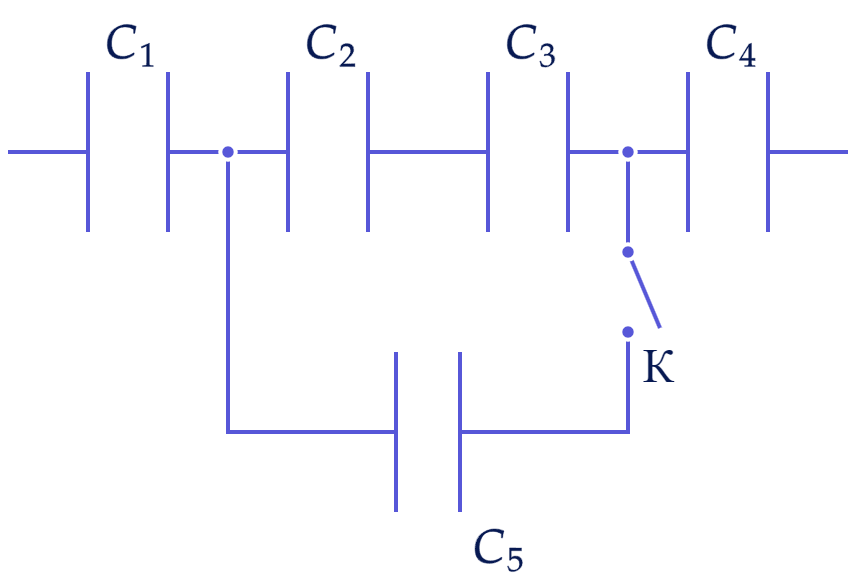

В ходе лабораторной работы ученики собрали цепь, участок которой представлен на рисунке, $C_1=C_2=C_3=C_4$. Определите $C_5$, если общая емкость конденсаторов до и после замыкания ключа равна $5$ нФ и $6$ нФ соответственно.

Пусть $C_1=C_2=C_3=C_4=C_0$. Общая электроемкость конденсаторов 1-4 при разомкнутом ключе в последовательном соединении: $\frac{1}{C_1}=\frac{1}{C_0}+\frac{1}{C_0}+\frac{1}{C_0}+\frac{1}{C_0}\\ \frac{1}{C_1}=\frac{4}{C_0}\Rightarrow C_0=4C_1=4\cdot 5=20~нФ$ При замкнутом ключе: $\frac{1}{C_A}=\frac{1}{C_0}+\frac{1}{C_0}=\frac{2}{C_0}\Rightarrow C_A=\frac{C_0}{2}=10~нФ\\ C_B=C_A+C_x=10+C_x\\ \frac{1}{C_2}=\frac{1}{C_0}+\frac{1}{C_B}+\frac{1}{C_0}\\ \frac{1}{6}=\frac{1}{20}+\frac{1}{10+C_x}+\frac{1}{20}\\ \frac{1}{10+C_x}=\frac{1}{6}-\frac{1}{10}\\ \frac{1}{10+C_x}=\frac{2}{30}=\frac{1}{15}\\ 15=10+C_x\Rightarrow C_x=5~нФ$ Ответ: 5 нФ https://youtu.be/Mvi_uJMCxko

23725 Пловец, находящийся в бассейне на некоторой глубине, смотрит вверх и видит друга, стоящего на краю бассейна. Ступни друга находятся на уровне воды, а его голова видна пловцу под углом $\varphi=25^\circ$ к вертикали. Чему равна глубина погружения пловца, если расстояние по горизонтали от глаз пловца до ступней друга $4$ м, а его рост $1,8$ м? Показатель преломления на границе раздела сред воздух – вода принять равным $\frac{4}{3}$.

Закон снеллиуса: $\frac{\sin\alpha}{\sin\varphi}=n\Rightarrow\alpha =\arcsin \left (n\sin\varphi\right )=\arcsin\left (\frac{4}{3}\sin 25^\circ\right )=34,3^\circ\\ tg=\frac{l_1}{h}\Rightarrow l_1=htg\alpha\\ tg=\frac{l_2}{H}\Rightarrow l_2=Htg\varphi\\ l=l_1+l_2=htg\alpha+Htg\varphi\Rightarrow H=\frac{l-htg\alpha}{tg\varphi}=\frac{4-1,8 tg 34,3^\circ}{tg 25^\circ}=5,94~м$

238619 В ходе эксперимента с помощью тонкой рассеивающей линзы получают в $5$ раз уменьшенное изображение предмета, находящееся на расстоянии $f=8$ см от линзы. Чему равен модуль фокусного расстояния линзы?

По формуле тонкой линзы: $-\frac{1}{|F|}=\frac{1}{d}-\frac{1}{|f|}\\ Г=\frac{|f|}{d}\Rightarrow d=\frac{|f|}{Г}\\ -\frac{1}{|F|}=\frac{Г}{|f|}-\frac{1}{|f|}=\frac{Г-1}{|f|}\Rightarrow |F|=\frac{|f|}{1-Г}=\frac{8~см}{1-\frac{1}{5}}=10~см=0,1~м$

Открытый Банк заданий ЕГЭ по физике, стр. 181 с ответами и решениями

Каталог заданий

Найдите нужные задания по ЕГЭ, физике, номеру или теме. Любое задание можно открыть в каталоге или решить в тренажёре.

Я готовлюсь к

Список задач

id 134741 балл
Постоянный ток
23581
Зависимость силы тока через светодиод $D$ от приложенного к нему напряжения изображена на рисунке $1$ , а на рисунке $2$ показана схема цепи, в которую он включен. Напряжение на светодиоде почти не зависит от силы тока через него в интервале значений $0,1~А\leqslant I\leqslant 0,4$ А. Также в цепи присутствует резистор $R$ , который последовательно соединен с диодом и подключен к источнику с ЭДС $\varepsilon_1=12$ В. Сила тока в цепи равна $0,2$ А. Далее источник меняют на другой, вследствие чего сила тока, текущего через диод, стала равна $0,1$ А. Найдите ЭДС второго источника $\varepsilon_2$ . Внутренним сопротивлением источников пренебречь.

id 135042 балла

Тепловая физика

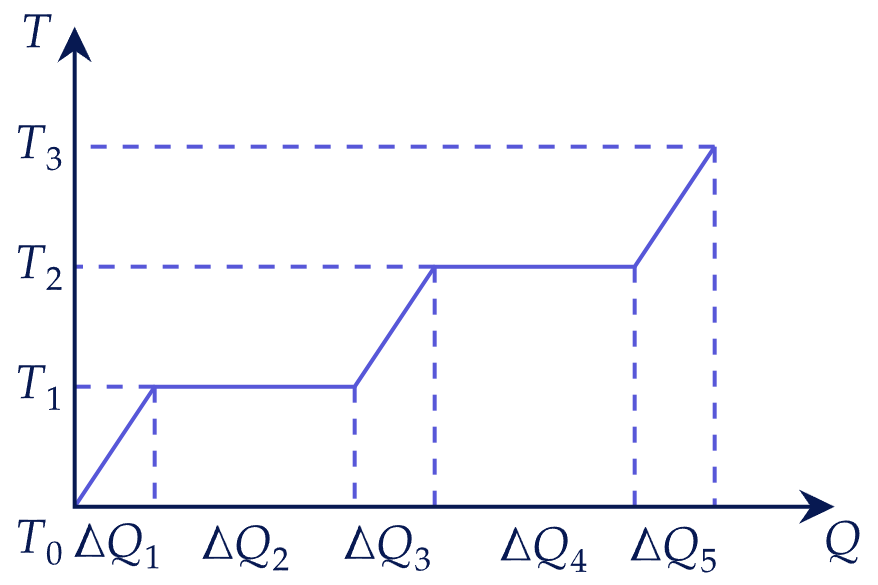

На рисунке ниже представлен график зависимости подведенного к телу массой $m$ тепла от его абсолютной температуры $T$ . Изначально тело находится в твердом состоянии. Установите соответствие между физическими величинами и формулами, по которым их можно определить. К каждой позиции первого столбца подберите соответствующую позицию из второго и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ	ФОРМУЛЫ
А) удельная теплота плавления Б) удельная теплоемкость газа	1) $\frac{\Delta Q_2}{m}$ 2) $\frac{\Delta Q_4}{m}$ 3) $\frac{\Delta Q_5}{m(T_3-T_2)}$ 4) $\frac{\Delta Q_1}{m(T_1-T_0)}$

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ

ФОРМУЛЫ

А) удельная теплота плавления

Б) удельная теплоемкость газа

1) $\frac{\Delta Q_2}{m}$

2) $\frac{\Delta Q_4}{m}$

3) $\frac{\Delta Q_5}{m(T_3-T_2)}$

4) $\frac{\Delta Q_1}{m(T_1-T_0)}$

А	Б

id 135091 балл
Конденсаторы
В ходе лабораторной работы ученики собрали цепь, участок которой представлен на рисунке, $C_1=C_2=C_3=C_4$ . Определите $C_5$ , если общая емкость конденсаторов до и после замыкания ключа равна $5$ нФ и $6$ нФ соответственно.
id 135141 балл
Оптика — ход лучей
23725
Пловец, находящийся в бассейне на некоторой глубине, смотрит вверх и видит друга, стоящего на краю бассейна. Ступни друга находятся на уровне воды, а его голова видна пловцу под углом $\varphi=25^\circ$ к вертикали. Чему равна глубина погружения пловца, если расстояние по горизонтали от глаз пловца до ступней друга $4$ м, а его рост $1,8$ м? Показатель преломления на границе раздела сред воздух – вода принять равным $\frac{4}{3}$ .
id 135191 балл
Оптика — ход лучей
238619
В ходе эксперимента с помощью тонкой рассеивающей линзы получают в $5$ раз уменьшенное изображение предмета, находящееся на расстоянии $f=8$ см от линзы. Чему равен модуль фокусного расстояния линзы?
